主頁 > 產品下載 > 新龍騰沖壓模具 >

版本:	新龍騰沖壓模具
軟件大小:	10.1M
發布日期:	2013-05-25
語言:	簡體中文\|繁體中文

關于新龍騰沖壓模具
功能介紹
資源下載
相關軟件
成功案例

新龍騰沖壓模具是基于全新的中望CAD+平臺的專業模具行業CAD設計軟件，全新智能化功能，界面友好易用，輕松上手，讓您徹底告別低效工作。

全新的“展開—排樣—裝配圖—自動拆圖—批量打印”一體化模具設計解決方案：

- 智能化的設計系統可自動對模具的相關參數進行計算和分析，從而省去大量的手工計算及參數設置。
- 友好的操作介面，規范的命令行提示語，讓用戶很快就能熟練操作。
- 軟件繪制的零件及加工孔均帶有擴展屬性，總裝圖畫完后，可以自動產生加工注解及拆零件圖。
- 自動標注尺寸，套圖框，自動打印以及數十個輔助功能，輕松提高模具設計效率。
- 基于高效的中望CAD設計平臺，保障設計過程穩定流暢。

功能介紹

全新智能化設計，徹底告別低效工作

- 自動計算分析：系統可自動對模具的相關參數進行計算和分析，從而省去大量的手工計算及參數設置。

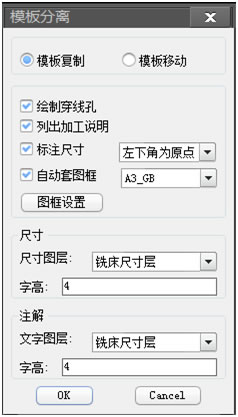

- 自動拆圖：模具總裝圖繪制完成后，可自動拆分出模板圖，繪制穿孔、列出加工說明、標注模板尺寸、以及自動套圖框。原來需要用戶多個步驟手動操作的過程，現在由軟件一次性自動完成。
- 更多自動輔助設計功能：自動標注尺寸，套圖框、自動打印及數十個輔助功能，輕松提高模具設計效率。

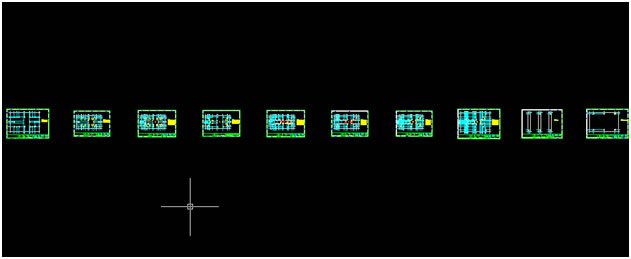

將整套圖紙自動拆分為單張圖紙，并自動按照?qǐng)D紙名稱，編號命名

界面友好易用，更輕松省力

- 輕松易上手：友好合理的操作界面，對話框的控件排布合理有序，各控件間的邏輯關系非常直觀。命令提示語遵守CAD的標準規范，簡潔明了，讓您輕松熟練操作。

簡潔友好的操作界面

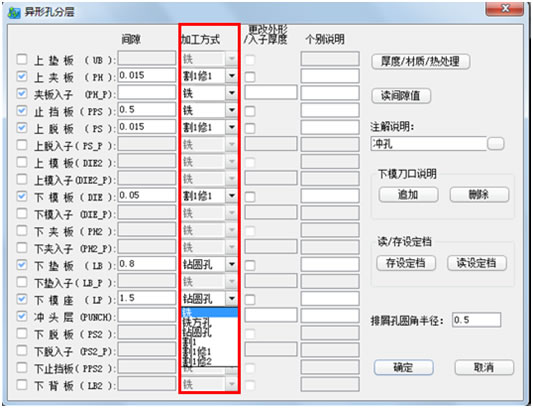

- 更多加工方式：支持鉆、銑、割1、割1修1、割1修2等多種加工方式，劃分更加精細，設計更加得心應手。

多種加工方式精細劃分

- 標準圖框和打印設置：可根據圖元的位置與大小自動套圖框，快速美觀，圖框內容自動填寫；可依圖框的位置與大小自動打印全套模具圖，用戶也可根據自己的需要進行自定義圖框。

更多設計輔助功能，為設計提速

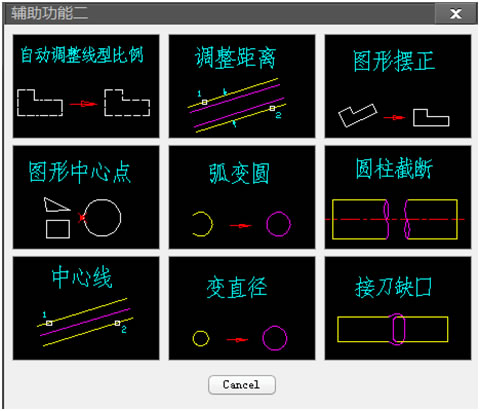

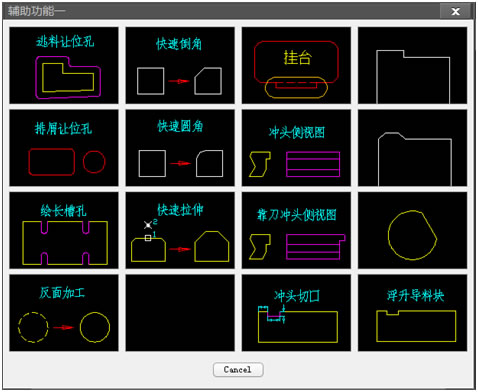

- 提供數十個常用小工具，幫助用戶提高繪圖速度：如高級鏡像、尺寸加公差、圖形邊界線等小工具，更貼合用戶的使用習慣，操作簡單實用。

多種常用小工具

- 圖元對象顯示/隱藏：可直接對用戶選擇的圖元對象進行隱藏，而不用考慮被選圖元的圖層，相比采用圖層開關的方式來隱藏顯示要方便得多，在復雜圖檔中使用此功能優勢更明顯。

隱藏圖元顯示圖元

- 豐富的模具專業計算功能：“沖裁力計算”，“壓力中心”，“毛重凈重”，“彈簧數量計算”，“彈簧壓縮量計算”，“兩用銷讓位計算”，“A沖讓位計算”等，為用戶省去大量的人工計算工作。線割計價可根據所選的圖元，計算線長。根據設定的線割單價，精確計算線割費。
