中望水暖電工程設計整體解決方案（包含中望暖通、中望給排水、中望電氣，以下簡稱“中望水暖電”）集成了建筑設計系統中的暖通、給排水和電氣的專業CAD設計軟件，摒除了傳統的設備軟件分開的模式，極大地方便工程師進行各專業之間的交互和CAD協同設計。

其中，廣受暖通工程師認可的中望暖通，涵蓋了采暖、空調水路、風管、多聯機、負荷計算、水力計算、焓濕圖等內容功能，真正實現了采暖通風空調CAD設計與計算一體化，能夠幫助提高設計效率。下面，通過繪制一張“單管--異程采暖”的CAD圖紙來介紹采暖設計這個菜單的詳細功能。

Step1: 建筑模型

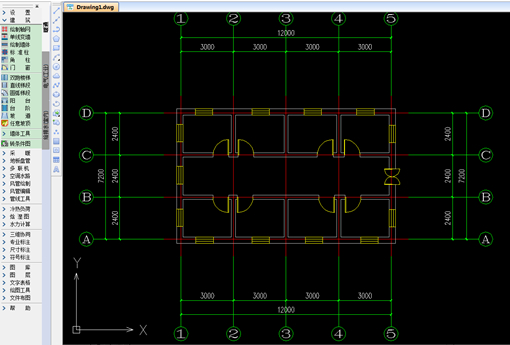

中望水暖電兼容建筑8.5版本的實體，因此我們可以直接打開建筑模型作為設計底圖，也可使用中望水暖電嵌套的建筑功能進行底圖的修改與創建。下圖一是通過建筑中的功能繪制出來的建筑圖形。

圖一/使用中望水暖電繪制建筑CAD圖紙

Step2：布置散熱器

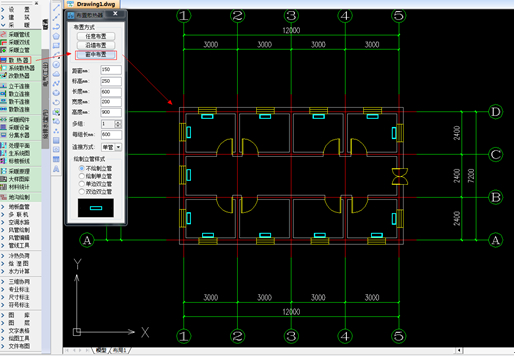

通過采暖菜單中的“散熱器”功能，軟件提供有三種方式布置散熱器，分別是“任意布置”、“沿墻布置”、“窗中布置”。我們選擇“窗中布置”，然后設置好散熱器的參數，框選圖形，就可以非常方便的將散熱器布置在窗子的中間，如下圖二所示。

圖二/中望暖通快速布置散熱器

Step3：繪制立管，散立連接

使用“采暖立管”功能則可快速布置立管，操作非常簡單編輯：點擊采暖立管--供水立管，即可繪制所需立管圖形。同時，“散立連接”功能提供了多種散熱器和立管的連接方式，工程師可以按照個人習慣任意選擇。

我們選擇“順流式”，然后選擇圖形中的散熱器和立管，就可以實現散立連接。最終的效果如下圖三所示。

圖三/中望暖通實現散立連接

Step4：繪制采暖管線

在繪制圖形之前，我們需要將當前的圖紙復制粘貼生成兩張圖紙，因為采暖管線的繪制分為供水和回水，后續還要出系統圖，所以我們提前將供水和回水的兩個部分繪制出來。

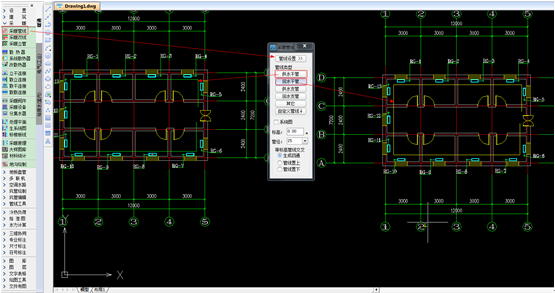

接下來使用“采暖管線”的功能，選擇“供水干管”就可以將供水管快速繪制在圖形中。同樣，選擇“回水干管”即可將回水管繪制在復制的第二個圖形中，如下圖四所示。

圖四/中望暖通繪制暖管線

Step5：連接立管干管

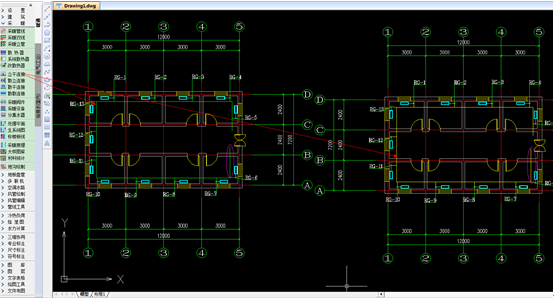

與“散立連接”方式相似，通過“立干連接”功能將剛才兩幅圖中的立管和干管進行連接，如下圖五所示。要注意的是，我們繪制的是“單管--異程采暖”形式的，所以在進行完連接之后，需要將圖中粉色框選的兩根管線刪除。

圖五/中望暖通“立干連接”功能

Step6： 生成系統圖

完成以上的操作之后，幅面中就有三個圖形，一個是標準層，一個是供水，一個是回水?，F(xiàn)在就可以開始最后的操作了——生產系統圖。選擇“生系統圖”功能，按照軟件提示，先選擇回水層，然后通過“添加層”選擇標準層，最后選擇供水層。有一點需要注意：選擇的基點每張圖中要相同，并且作為標準層，我們可以更改層數。最后點擊“確定”按鈕，即可生產如下圖六所示的系統圖了。

圖六/中望暖通生成的系統圖

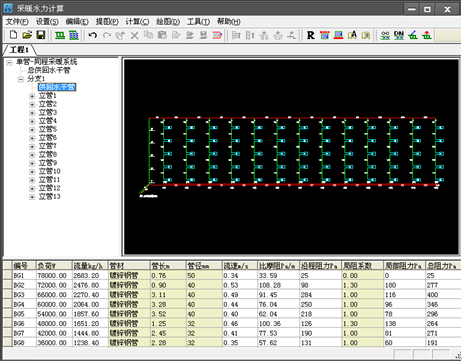

有一點需要注意，系統圖生成之后，往往還進行采暖水力計算。在系統圖中提取分支，通過水利設計計算，能夠顯示最不利管線、輸出計算書、更新原圖、繪制原理圖等。

圖七/中望暖通進行采暖水力計算

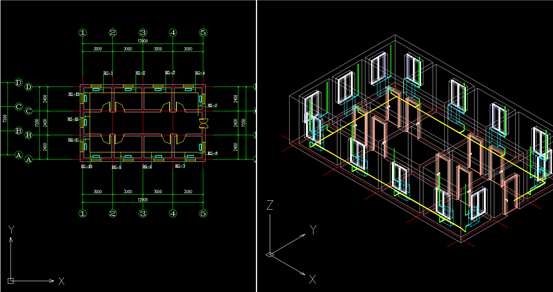

在實際的設計過程中，所有的圖形都涵蓋三維屬性，因此，我們可以通過不同的視口進行圖形的觀察，來看到實際的三維效果，如下圖八所示。

圖八/中望暖通查看CAD圖紙三維效果

以上只是中望暖通采暖設計的一個菜單功能，它可以幫助設計師快速繪制出所需的圖紙。更具價值的是，作為中望CAD工程建設行業整體解決方案的組成部分，中望暖通不僅與中望建筑、結構、電氣、給排水等專業模塊無縫兼容，還完美兼容市面上其他工程建設各專業設計軟件，徹底解決圖紙兼容性低、數據交互性差等工程建設領域中諸多阻礙CAD協同設計的難題，實現設計成果無障礙交互使用。
