        三維CAD圖紙?jiān)诠こ淘O(shè)計中是非常必要的，是設計師之間、設計師與工人之間交流溝通的載體。三維CAD圖紙中包含圖框設計，圖框是體現工廠需要某種內容以及工廠向外界傳達某種信息，如一本書的封面一樣重要。而每家公司對于圖紙及其線框的要求是不同。本文以國產三維設計軟件中望3D為例，講解如何自定義工程圖圖框，希望大家通過使用中望3D自定義所需的圖框。

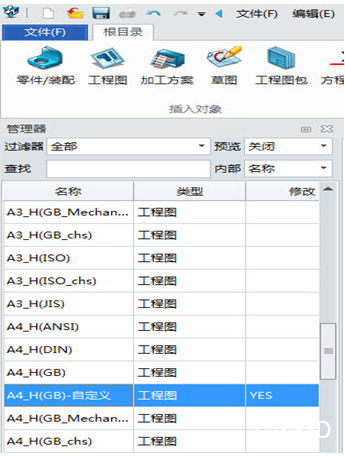

         1. 創建圖框（見下圖）。點擊【文件】，選擇【模板】，選擇左側模板的圖紙尺寸大小，點擊【右鍵】，進行復制粘貼的操作，然后選中粘貼后的文件，點擊右鍵【重命名】，命名此文件。建議以模板的形式來創建圖框，以便日后使用。

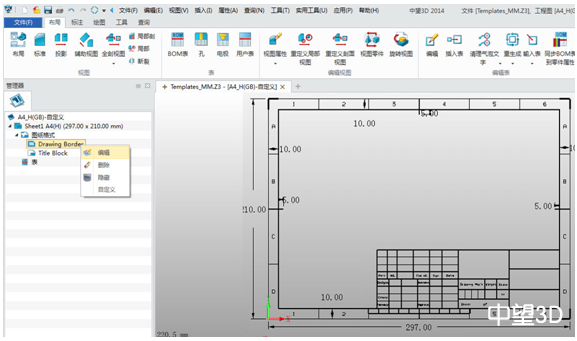

        2. 雙擊自定義圖框名稱，可以進入編輯工程圖界面。右鍵單擊【Drawing Border】進行編輯，可修改及編輯繪圖區域中圖框的所有線條。只需按照要求繪圖或是增減線條即可。在此也可標注數值來確定準確的線條長度及間距。完成修改后，選擇退出編輯即可。如下圖：

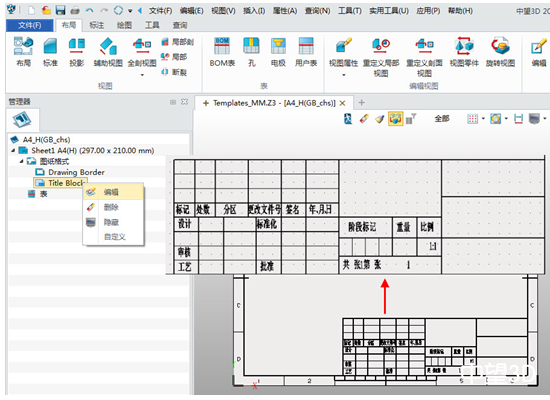

       3. 同樣的操作，選擇【Title Block】右鍵進行編輯，可命名標題欄中的表格。如下圖：

        4. 在命名標題欄時，可在表格中插入公司的LOGO圖片，矢量圖等多種元素。還可將零件中的屬性，比如材料、質量、體積等信息通過定義變量的方式定義在標題欄中。以便日后軟件自動抓取零件中的相關信息。

       5. 請注意兩個要點：
（1） 請修改模板以備日后使用，記得保存模板！
（2） 若定義好一系列的圖框，請適當刪除冗余的文件，以備日后選擇工程圖模板時能夠快速準確地選到所需要的圖框。

        總而言之，中望3D的圖框定義簡單、方便。用戶能在某一個圖框的基礎上進行修改，這樣能大大提高定義圖框的效率。剛?cè)腴T三維CAD設計的初學者也可以通過中望3D的簡易操作，快速掌握自定義工程圖圖框操作。除此以外，全新的中望3D2015的工程圖模塊還有其他工程圖應用，可以參與免費的三維CAD網絡培訓作進一步了解（http://www.zw3d.com.cn/special/zhuanqu/list-102.html），QQ號一鍵報名，贏取中望3D2015激活號。
