中心線是CAD繪圖中的參考對象，可以讓設計師更快捷地繪制圖形，同時方便標注、注明位置關系。那么CAD軟件如何繪制中心線？

Step1：創建一個中心線層，定義中心線線型和顏色，并設置該層為當前圖層。

Step2：畫中心線。捕捉到象限點，沿著該點畫一條線，使其經過另外一個象限點和中心點。同樣的再捕捉另一個象限點，畫出使其經過另外一個象限點和中心點的線，即可得到想要的中心線。

一般情況下，圓的中心線可以通過以上兩個步驟來實現。但如果使用中望CAD機械版的中心線工具會更加快捷，只需要一個步驟就可以完成，節省不少時間：

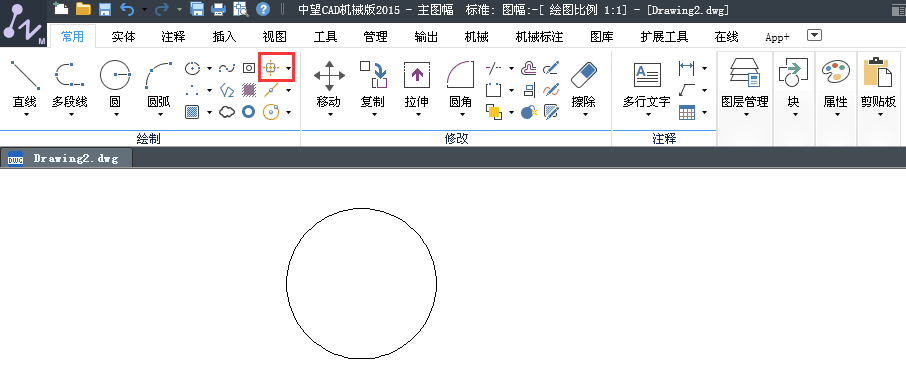

運行中望CAD機械版，點擊Ribbon界面中的中心標記命令，然后選擇圓，中心線即可繪制成功。此時，所有的圖層都設置完畢，無需捕捉，畫草圖。

圖/中望CAD機械版的中心線工具

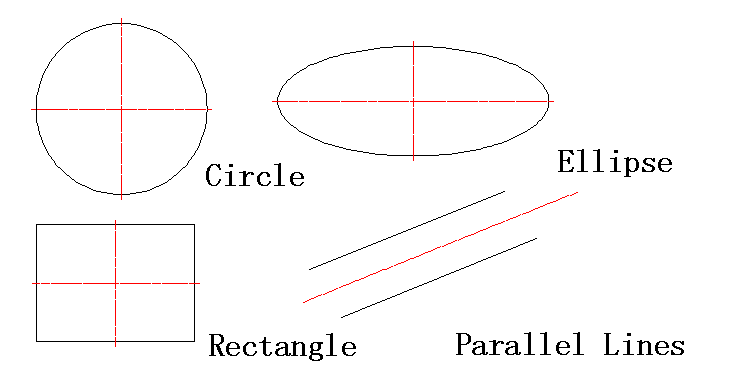

這個命令不僅可以繪制圓的中心線，還可以繪制矩形、橢圓以及平行線的中心線。設計師只需選擇好對象，軟件就會自動顯示出其中心線。

圖/中望CAD機械版快速繪制出圖形對象中心線

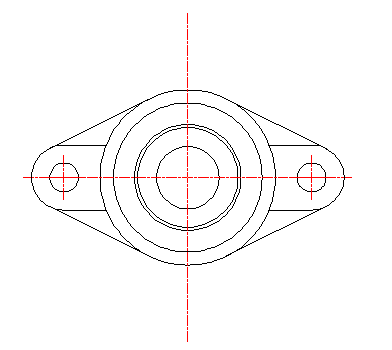

更值得一提的是，設計師可以選擇多個對象，批量繪制中心線。只需在窗口中選擇多個對象，中心線會自動顯示在每個對象中：

圖/中望CAD機械版批量繪制中心線

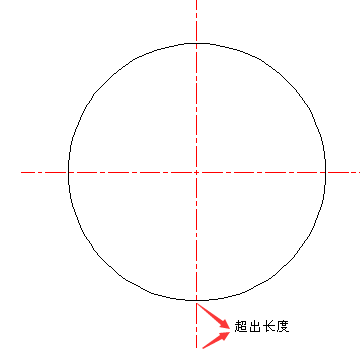

對于默認的中心線顯示，設計師如果需要控制中心線超出部分的長度，在中望CAD機械版中也可輕松實現：點擊中心線命令后有幾種選擇提示，輸入E，運行“設置出頭長度”命令。然后輸入新的長度值，比如輸入“8”。直接選擇對象，設置的長度就能自動被應用。

命令行顯示如下：

命令：_ZWMCENTERLINE

默認的出頭長度= 20.00

選擇線、圓、弧、橢圓、多段線或[中心點(C)/單條中心線(S)/批量增加中心線選擇圓、弧、橢圓(B)/同排(R) /設置出頭長度（E）]<批量增加(B)>:

輸入出頭長度：8

如果不希望有固定的長度，而由圖紙中的信息決定，也是可以實現的。輸入“C”，啟動中心線命令，然后捕捉到中心點，拖動鼠標指定終點。命令行顯示如下：

命令：_ZWMCENTERLINE

默認的出頭長度= 20.00

選擇線、圓、弧、橢圓、多段線或[中心點(C)/單條中心線(S)/批量增加中心線選擇圓、弧、橢圓(B)/同排(R) /設置出頭長度（E）]<批量增加(B)>:C

請輸入中心線的中心點：

確定終止點：確定

小結：中心線是機械制圖的關鍵因素，以往設計師需要針對不同的圖形對象采用不同的操作步驟來獲得。如今，通過中望CAD機械版的中心線工具，設計師就可以在做設計的過程中快速繪制出各種對象的中心線，節約大量時間和精力，有利于提高設計效率。
