跨部門、跨區域的協同設計越來越頻繁，設計師完成CAD繪圖設計后就需通過圖紙的傳遞進行交流互動。而圖紙?jiān)趥鬟f過程中會存在不少問題，如因使用了定制的字體使得文字無法正常顯示、傳遞時沒有附上圖中插入的圖像或外部參照文件，對方打開圖紙只有路徑而沒有圖像等等，造成圖紙交互障礙。

中望CAD平臺軟件的電子傳遞功能就可以有效解決這一問題。

Step1:創建傳遞

運行CAD軟件并打開圖紙，在菜單欄—文件中開啟【電子傳遞】功能。

如下圖1所示，軟件以文件樹或者文件表的形式展示需要傳遞的圖紙。設計師可直接添加圖紙，或者從文件夾中選擇需要的圖紙。

右側的【選擇一種傳遞設置】對話框中可新建或修改設置；左下注解框中可附上對圖紙的簡單說明，這些說明文字最終會以文本文檔形式和圖紙相關文件一起打包。

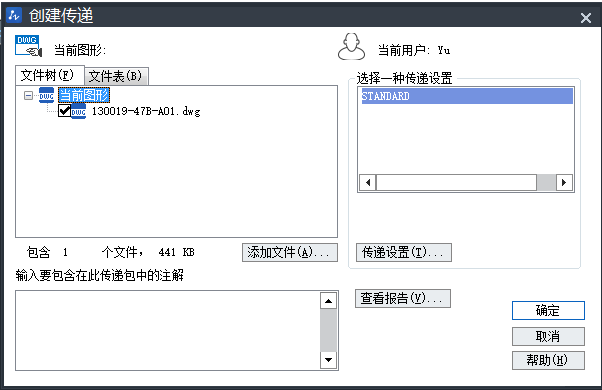

圖1/中望CAD創建傳遞

Step2:修改傳遞設置

點擊【傳遞設置】按鈕，在彈出的對話框中單擊【修改】，進入“修改傳遞設置”對話框。電子傳遞功能可以將圖紙、字體、外部參照等一起以壓縮包形式傳遞。

如下圖2所示，在這個“修改傳遞設置”對話框中可以設置傳遞包的類型、文件格式、傳遞文件建立的路徑等。設計師如果在圖紙中使用了特殊的字體，則需要勾選“包含字體”，以保證對方打開圖紙時文字可以正常顯示。

如有多種設置，還可以在最后添加上對傳遞設置的文字說明。

圖2/中望CAD修改傳遞設置

Step3:查看傳遞報告

設置完成后，選擇已修改的設置進行電子傳遞，點擊【查看報告】按鈕，可以看到對打包文件的說明，如下圖3所示，如包含了字體，則在分發說明中，會寫明對字體文件的詳細解釋。

設計師不僅可以查看傳遞報告，還可將傳遞報告保存到本地，方便日后再次查看。

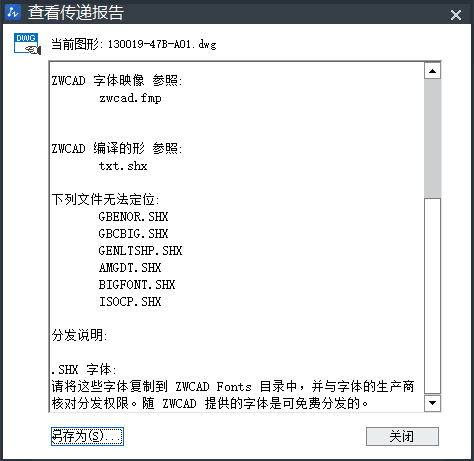

圖3/查看傳遞報告

一切就緒后，設計師點擊“確定”就可進行電子傳遞了。

通過中望CAD平臺軟件的電子傳遞，圖紙的所有內容都被整合在一起發給對方，而對方只需要將此解壓到自己的電腦上便可以查看到完整的圖紙信息了，十分方便快捷。
