中望CAD雖多數情況下被用于平面繪圖，但軟件具有三維坐標系統，包含了基本的三維建模功能。由于建模比較自由，且尺寸精準，標注方便，同時還可對模型設置材質并渲染出圖，中望CAD在五金、現代板式家具等設計中能夠幫助工程師快速高效建立三維模型，滿足設計需求。

圖1：平面圖形的Z軸信息

熟悉CAD設計的用戶都知道，所有的二維圖形是包含有三維信息的。從中望CAD的特性欄中可以看出，圖形在Z軸的坐標都為“0”。如圖1所示，用戶可通過對Z軸特性的值進行編輯，從而得到三維圖形。相對于平面圖，三維模型更能直觀地表現出物體的實際形狀。

中望CAD的三維建模功能使用便捷。首先在一個平面上繪制出三維模型的平面輪廓部分，然后對這個輪廓進行拉伸，即給平面圖一個厚度的參數，二維平面就變成三維立體了。如果是比較復雜的三維模型，用戶則可以通過多次輪廓的拉伸，生成多個實體，然后對這些實體進行合并、剪切、或交集的操作，達到最終的效果。

圖2：中望CAD的三維建模展示

值得一提的是，用戶在使用中望CAD創建二維圖形過程中常用到的的命令，如點、直線等，倒角、圓角、復制、移動、刪除、分解等修改命令，都可以直接應用到三維繪圖中。而捕捉對象、對象追蹤等輔助繪圖功能也是通用的。熟悉二維設計繪圖的用戶，在了解中望CAD的三維坐標系和三維視圖工具后，能夠快速掌握并繪制出符合要求的三維模型。

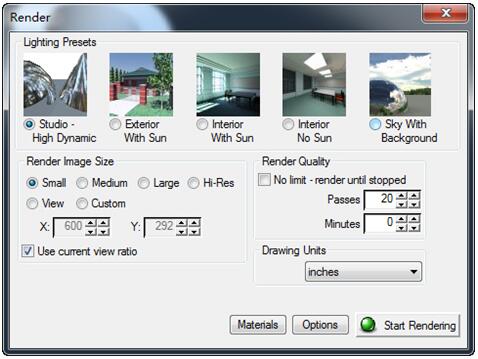

圖3：中望CAD渲染功能

需要說明的是，由于二維圖形只是單個平面的信息，三視圖則是三個獨立的平面信息，兩者無法關聯起來。就目前CAD軟件的智能化水平來看，還實現不了將二維圖形直接轉換為三維實體。不過，中望CAD等一些技術較為先進的CAD軟件，已經具備了三維建模功能，支持用戶通過簡單的手工操作，拉伸平面圖來完成三維實體的創建，滿足用戶的設計繪圖需求。

除了基礎的三維建模功能之外，最新版本的中望CAD2017還提供有渲染功能，方便用戶為三維模型設置材質，并添加環境燈光，輸出效果圖片，更好地展示設計成果。我們將在下一篇文章《中望CAD2017渲染功能：提升工程圖及效果圖出圖質量》中詳細介紹該項功能，歡迎關注。
