PDF和DWG是CAD設計師經常會用到的文檔格式。一般來說，PDF文件主要用于信息交流，設計師將DWG圖紙輸出為PDF文件，可以避免數據被修改。有些情況下，設計師也需要反向?qū)DF文件轉換為DWG數據。中望CAD2019版本就已有PDF參考底圖的功能，可將PDF以類似圖片的形式插入到CAD圖紙中，設計師可以參照該圖片在上面進行繪圖工作，但PDF的內容不能進行修改。

而在最新的中望CAD2020中，則具備了PDF輸入功能。該功能可以將PDF文件直接轉換為CAD圖形，使設計師能夠準確獲得幾何圖形的尺寸，同時還可以對這些數據進行修改，有利于提高繪圖工作效率。

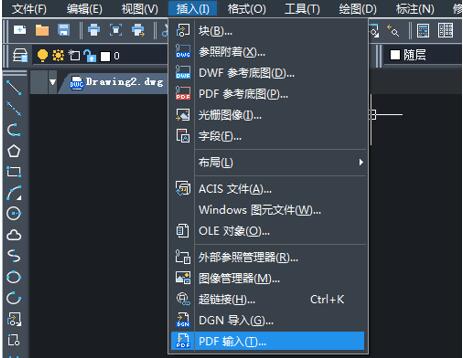

圖/中望CAD2020的PDF輸入功能

中望CAD的PDF輸入功能使用非常簡便，運行該功能后軟件會彈出選擇文件對話框，設計師選擇需要輸入的PDF文件后，就可以根據繪圖需求對PDF數據輸入進行具體的設置，包括需要輸入PDF的哪一頁、圖形的縮放比例和角度等。設計師在選擇輸入數據時，一定要勾選向量“幾何圖形”、“實體填充”和“TrueType文字”，如果不勾選，則PDF的線條、填充和文字將不會輸入到CAD圖形中。此外，如果PDF中含有圖片，可以勾上光柵圖像的選項。其他選項根據實際情況選擇基本按默認的選擇就可以了。在選擇確定圖形輸入的位置后，PDF就轉換為CAD的圖形，轉換速度也相當快。

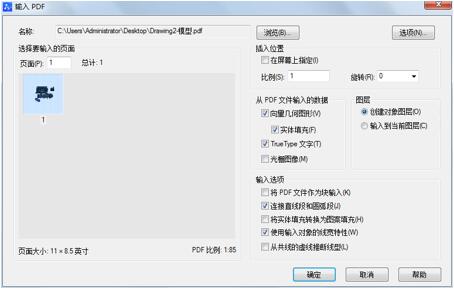

圖/PDF輸入設置界面

圖形轉化完成后，設計師可以檢驗一下，看看是不是CAD的圖形對象。需要注意的是，只有矢量圖輸出的PDF文件才能使用中望CAD的這個輸入功能，導回到CAD軟件后仍是幾何圖形，如果PDF文件是通過位圖轉換的方式得到的，導回到CAD軟件后則只能是類似圖片的對象。

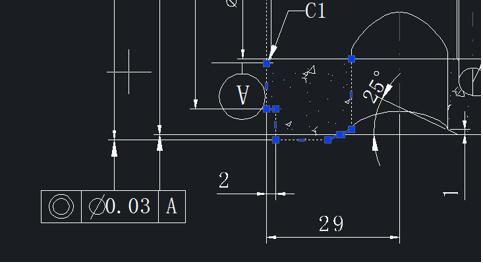

圖/PDF輸入為CAD圖形對象

無論是使用哪一款CAD軟件，由PDF轉換過的圖形都無可避免會產生多多少少的變化，例如填充部分不再是填充對象而變成由線段組成的圖形；標注中的箭頭、尺寸線、文字各自分開獨立不再是一個整體；文字方面，原PDF中使用的是系統字體，輸入到CAD后依然是文字狀態，如果原圖使用SHX字體，則輸入到CAD后只是線條狀態，設計師無法用文字編輯器修來進行修改……即便如此，對于設計師來說，獲取這種CAD圖紙的意義還是非常大的，因為圖紙的基本數據都有，如果需要完整恢復CAD屬性也可以很容易實現。

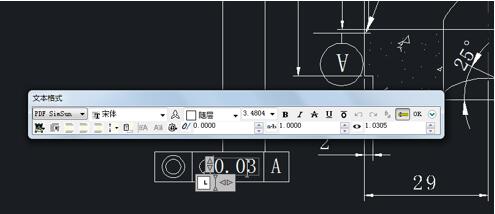

圖/轉換后的CAD圖形文字對象

小結：很多企業會以PDF文件的形式進行設計圖紙數據的存檔和管理，原來的DWG數據也可能因某些原因丟失無法找到，這對設計師參照以往的圖紙等圖紙資源的重復利用造成了不小的障礙。通過中望CAD2020的PDF輸入功能，設計師可以快速將PDF轉化為CAD圖檔，從而節省很多的工作量。
