【在機械設計過程中，明細表(即“BOM表”)是CAD設計圖紙中的重要組成部分，它包含了圖紙中所有零件的類型、序號、名稱、材料、代號、規格、數量以及重量等信息，是指導物流部門和生產部門采購的關鍵文件，經常被作為單獨的會議文件在各部門交流?！?/p>

傳統的CAD軟件，需設計師通過“手動繪制表格，再輸入零件信息”的方式來編制明細表。由于一套完整的機械設計圖紙中的零件數量非常多，手動輸入的方式容易出現零件名稱錯亂、數據誤差或遺漏等問題，且效率極低。而中望CAD機械版2019，具備了自動生成明細表功能，能大幅度提高設計師制作明細表的效率和準確性。

作為專業的機械類設計軟件，中望CAD機械版提供有兩種明細表表格生成的方式，設計師可根據實際繪圖場景和要求自由選擇。

一.圖框中生成明細表表格

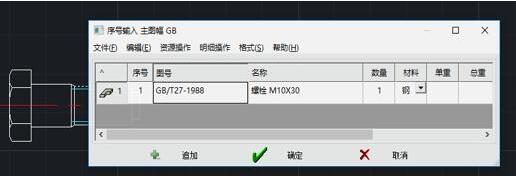

設計師可以直接通過機械菜單的【序號和明細表】或執行【xh】命令，進行序號的標注。標注完一個序號后，軟件會自動跳出明細表的填寫對話框供設計師進行內容的填寫。值得一提的是，如果直接調用零件庫中的零部件，零件的詳細信息也能夠自動獲取到并體現。

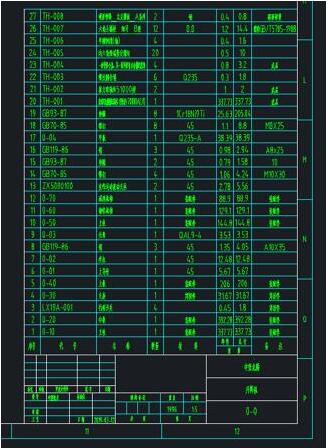

序號標注完成后，設計師可以通過機械菜單的【序號和明細表】-【生成明細表】，或執行【MX】命令，直接在標題欄的上方生成明細表。如明細表內容較多，軟件還可以通過折頁獲得多行明細表。明細表的排序是由下至上，數字依次遞增的。

二.直接生成明細表表格

設計圖紙完成后，設計師經常會提取明細表中的數據用于計算、采購、招投標及匯報等系列工作。對此，中望CAD機械版提供了直接生成明細表表格的功能，極大地方便了設計師的數據處理工作。

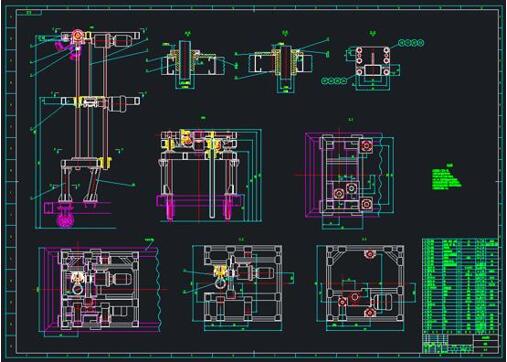

設計師只需選擇機械菜單的【序號和明細表】-【生成明細表表格】，選擇點選位置，鼠標點即表格的左下角點，即可直接生成該明細表格。在這里強調一點，生成的明細表格與在圖框中生成的表格不同，該表格順序?yàn)橛缮贤律蚺帕小８邞?yīng)用價值的是，中望CAD機械版生成的明細表可直接打印出來作為會議資料，也可以使用軟件的提取表格功能輸入為文本文件或Excel表格，方便存檔及后續查看。

中望CAD機械版真正考慮到設計與生產之間的實際意義與聯系，通過智能化的明細表生成功能將機械圖紙中的信息文件快速、準確地匯總和輸出，做到與采購、備料的無縫對接，幫助用戶提高設計效率和質量。
