建模設計是電磁仿真軟件不可或缺的基礎功能之一，關系到工作效率的高低。通常情況下，用戶在進行仿真分析前會在軟件中直接建立模型，或從外部導入模型，有時在仿真分析過程中也需對模型進行調整優化設計，例如當仿真得到的結果不符合要求，用戶可能會對模型的某個尺寸進行修改，然后再次進行仿真分析。對此，中望電磁仿真軟件2019（以下簡稱“中望電磁”）具備了強大的建模設計功能，能夠大幅度提高用戶建立和調整修復模型的效率，節省時間。
中望電磁的建模是在基于中望3D的基礎上開發，使用先進的Overdrive混合建模技術，擁有強大的數據交換能力和幾何修復能力，能夠?qū)Ω鞣N復雜精密的器件、設備、系統進行快速準確建模，滿足用戶多樣的建模需求。更具價值的是，在建模環境下，軟件支持歷史樹驅動和參數化建模，為用戶提供了良好的建模體驗，顯著提高建模效率。

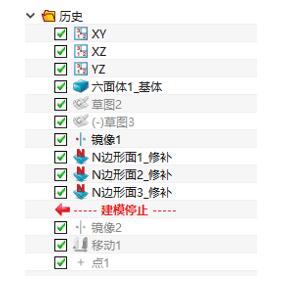

圖/中望電磁支持歷史樹驅動

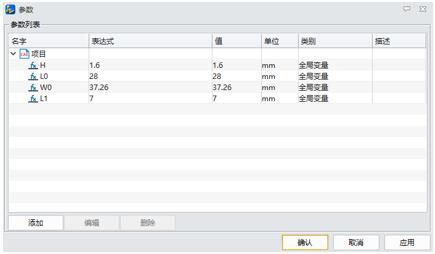

圖/中望電磁支持參數化建模
另一方面，中望電磁具備了超強兼容性，不僅能與中望3D進行無縫對接，二者間參數變量可移植，并且支持20多種格式文件的導入導出，包括CATIA、NX、ProE、SolidWorks、SolidEdge、Inventor，以及stl、step、x_t等常見三維文件格式，覆蓋各種標準格式和商業格式，且具備強大的局部糾錯能力，從而最大程度提高了中望電磁與其他3D設計軟件之間的協作效率。

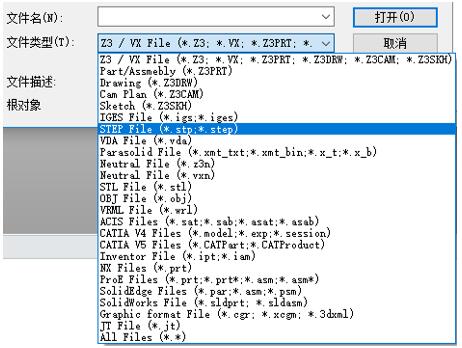

圖/中望電磁支持多種格式模型文件導入
針對天線產品的電磁仿真，中望電磁還提供了陣列功能，支持多種陣列設置，方便用戶對天線單元進行陣列形成陣列天線。陣列天線功能支持包括線性、圓形、正多邊形、點到點、在陣列上、在曲線上、在面上等多種陣列方式，用戶可根據實際要求靈活選用。而在材料及端口設置方面，中望電磁支持用戶一鍵勾選進行復制，實現同時陣列，能夠有效避免重復設置操作，從而減少用戶工作量，提高工作效率。

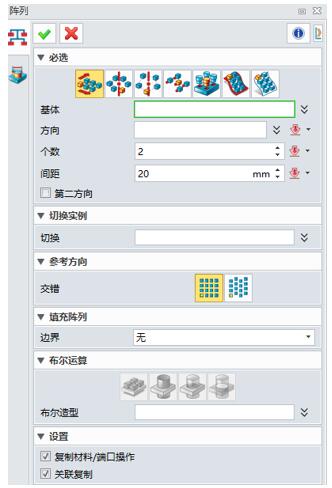

圖/中望電磁陣列對話框

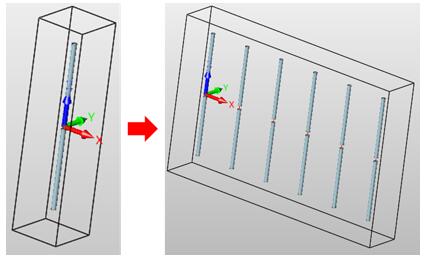

圖/中望電磁陣列功能示例
