表格是dwg文檔中常見的圖形元素，設計師通過表格可清晰地展示一系列數據信息。為提高設計師處理數據的效率，中望CAD2021提供了在表格和字段中插入公式的功能，設計師使用公式即可自動計算并顯示具有關聯性的數據結果，從而節省大量手動計算和匯總數據的時間。

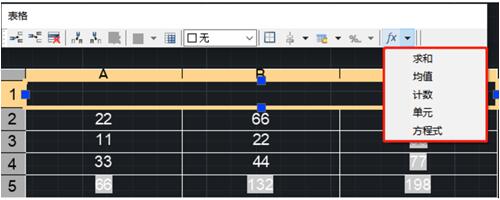

圖/中望CAD2021支持在表格中插入公式
中望CAD2021默認提供了求和、均值、計數、單元、方程式等常用公式類型，方便設計師快速選用。設計師雙擊公式字段即可查看或編輯公式的具體內容，在表格中添加了公式后，軟件會自動完成計算并將結果自動填寫在單元格中，而當同一表格中的相關單元格數據發生變更時，插入的公式字段數值也會同步自動更新，不僅確保了計算結果的準確性，同時也減少了設計師反復核對的工作量。需要注意的是，如單元格數據和公式不在同一表格中，那么該數值的更新由系統變量fieldeval 控制。

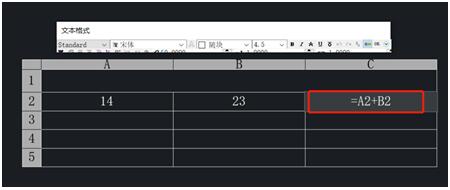

圖/表格中輸入公式
另一方面，中望CAD2021的字段（Field）功能預定義了一系列動態文字，設計師直接在列表中選用即可。字段可單獨插入使用，設計師也可以在單行文字、多行文字或?qū)傩晕淖值闹抵胁迦胱侄?。需要強調一點，設計師在使用字段之前需要先設置好文字樣式。當然，設計師可通過“字段名稱”選項，在右側列表中選擇符合要求的預設好的字段樣例。此外，設計師還可以根據實際需求對“字段”進行靈活設置，例如日期、比例，或者是提取對象的長度、面積、半徑等屬性，這些字段會根據圖形的變化而自動變化。

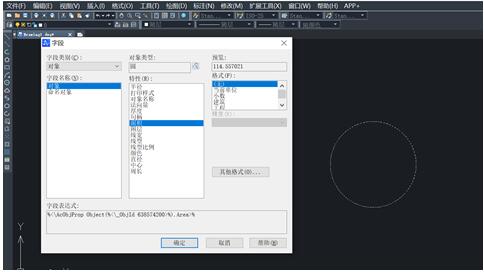

圖/字段設置對話框
不僅如此，中望CAD2021也支持在字段中插入公式，進一步滿足設計師的繪圖需要。軟件默認的公式選項包括求和、均值、計數、單元等。在“字段名稱”中選擇“公式”后，設計師可快速選擇所需的公式對字段進行快速運算，并設置字段值的格式以及精確度。中望CAD2021在字段對話框中還提供了大量預設的字段，設計師選擇一個字段時就可看到完整的“字段表達式”。

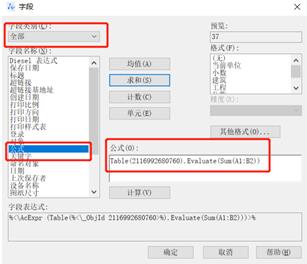

圖/設置字段的公式
小結：中望CAD2021支持在表格和字段中插入公式，該功能使以往大量重復的手動計算和輸入工作更簡單和高效，大幅度提高數據的處理效率和準確性。
