CAD中圖紙間復制塊為什么形狀變了
在CAD設計過程中，頻繁需要在不同圖紙間復制圖塊以提高效率，但有時粘貼后的圖塊會出現形狀扭曲、比例失調甚至圖層混亂等問題，讓人困擾不已。本文將深入分析CAD圖塊復制的常見“變形”原因，并提供針對性解決方案，幫助您高效管理設計數據，確保圖紙間的無縫協作。
這是因為兩張圖紙里有同名的圖塊，在復制圖塊時，會被目標圖紙中的同名圖塊替代，所以圖形發生變化。

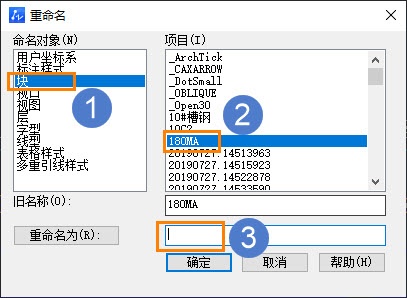

1.將同名的圖塊進行重命名，點擊菜單【格式-重命名】（【RENAME】命令），打開重命名對話框，選擇【命名對象-塊】，選擇需要重命名的塊名，輸入新的塊名，【確定】后更改塊的名稱。
2.重命名完成后，再進行塊的復制即可正常。
