CAD如何使線條變粗？
在CAD的日常使用中，可能會發現繪制的線條太細不夠粗，CAD如何使線條變粗呢？下面教大家?guī)追N方法。
方法一：步驟如下：

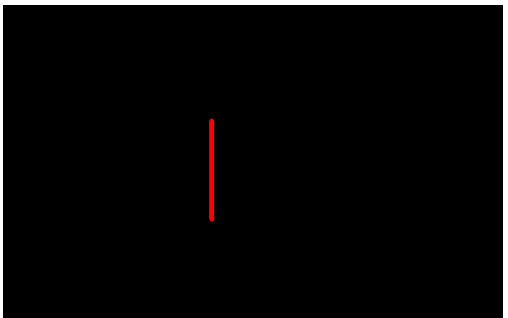

步驟一：線寬顯示法。點擊打開線寬顯示。

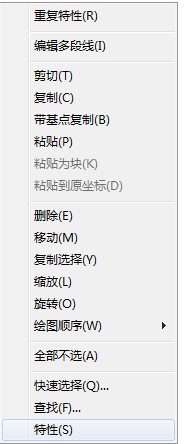

步驟二：選中線段，右鍵，選擇特性。

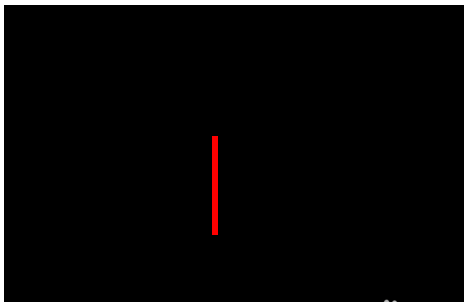

步驟三：在特性對話框中，選擇線寬，如我選擇0.5mm，那線段則顯示寬度為0.5mm。
方法二：步驟如下：
選中線段，輸入PE回車，W回車，5000回車，5000代表相對寬度，可根據寬度自行調整，以上指令完成后，線就變寬了。
方法三：步驟如下：
選中線段，右鍵，特性，在對話框中，填入全局寬度，如我填入5000，則線段就變寬了。
