在CAD的使用過程中，為了作圖需要，往往會對圖形進行圖案填充，以下是小編用CAD進行圖案填充的一些小竅門，希望對大家有所幫助。另外，小編通過查找，找到了圖案填充的模板，需要的朋友可以自行下載
http://pan.baidu.com/s/1mhUTPLe
具體步驟：
第一步：打開CAD繪圖軟件，隨便畫一個封閉圖形，比如下圖我畫的是一個圓。
第二步：在菜單欄上找到“繪圖”，在繪圖里找到“圖案填充”。
第三步：點“圖案填充”，此時系統會自動彈出“圖案填充和漸變色”窗口，如圖所示。
第四步：點“圖案”向下的箭頭，會下拉很多種圖案，找到適合我們填充的圖案。
第五步：找到右上方的“添加：拾取點”，或者下面的“添加：拾取對象”。

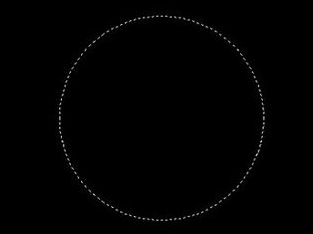

點擊之后，回到原圖形，在圓內部隨便點一下，結果我們會發現圓變成了虛線的樣式。

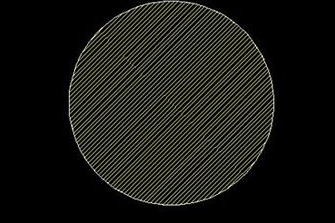

第六步：然后按回車鍵，回到“圖案填充和漸變色”窗口，點擊確定，即可，就到了所填充的圖案。
除了以上方法步驟外，其實可以直接用快捷命令BH。
操作如下：

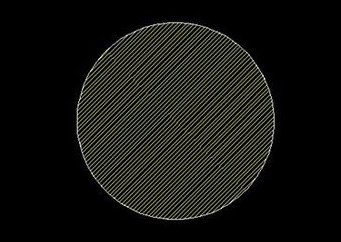

輸入bH，按回車鍵回車，按照提示，在圓內部拾取一個點。就填充好圖案了。如圖所示。
如果想改變圖案的樣式，只要雙擊圖案就可以了。
