CAD制圖中，為了方便，有時需要將幾條線段合并，但直線是無法合并的，需要轉化成多段線。
我們輸入命令符“PE”。

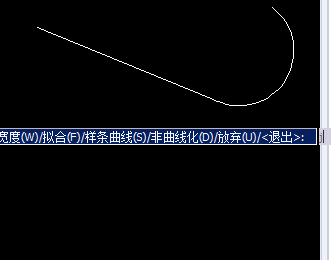

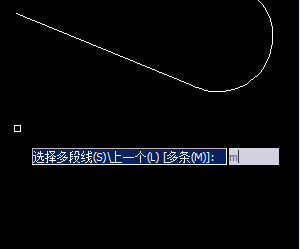

然后輸入多條命令“M”。
選擇要轉化成多義線的線段。
提示要不要轉化成多段線，直接回車或者輸入Y。
然后可以選擇J，連續回車確定，這樣，線段就已經合并了。
然后我們想將多段線分解為直線。
我們只需輸入命令符“X”，選擇線段即可。
