CAD制圖的時候，很多時候會需要在某些角度上畫確定距離的直線，一般可以用到直線工具和距離進行輸入，但是對于一些頻繁使用的角度，每次都輸入角度距離會顯得比較困難，而且有時是偏左偏右一個角度，還需要考慮到是在360度量度的多少度，更是麻煩。
所以，使用CAD工具欄里面的極軸追蹤就顯得比較方便。

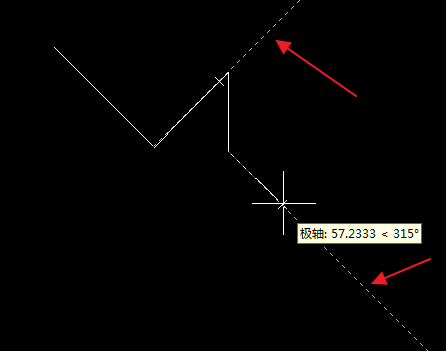

極軸追蹤功能。我們可以設置一個角度，在光標接近角度時，軟件就會給出一條虛線，這條線就是極軸，當光標鎖定在虛線上時，我們輸入距離就可以生成直線。

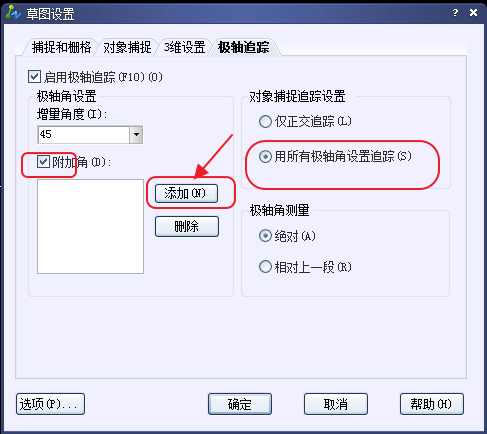

當我們需要使用到極軸追蹤功能時，將鼠標移到CAD軟件最下面的“極軸”，右鍵選擇“設置”，就可以進入面板，選擇自己需要的角度。
如果軟件里預設的角度沒有自己需要的，我們可以點擊新建，輸入一些如“54”“83”這些自己需要但是不常見的角度。如果是使用到角度很多，也很頻繁，我們可以打開“用所有極軸角設置追蹤”。
