經過艱苦的工作，工程圖紙終于繪制出來了。但是打印出來一看，線條太小根本看不清，這時我們就需要調整一下線寬了。
調整線寬有兩種方式，一種是打印前調整圖紙的線寬，另一種是調整打印樣式，改變打印時的線寬。基本CAD的調整方式差不多，我們下面用作者自己用的中望CAD做例子。

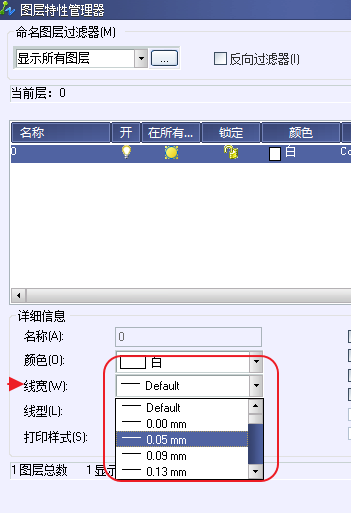

第一種，我們可以點擊工具欄“格式”-“圖層”，進入圖層管理器，選擇圖層，選擇左下角的“線寬”，對線條的寬度進行調整。這個方法的好處就是快，很快就可以完成操作。但是如果有某些線條需要特殊的話，就需要自己新建圖層進行設置，比如標注。

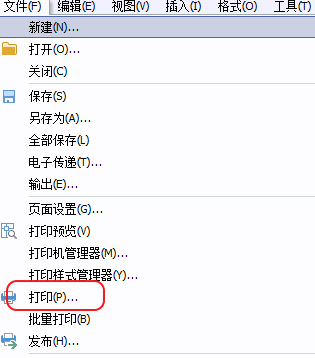

第二種是在打印的時候調整。我們在點擊文件，選擇“打印”，進入打印設置面板。

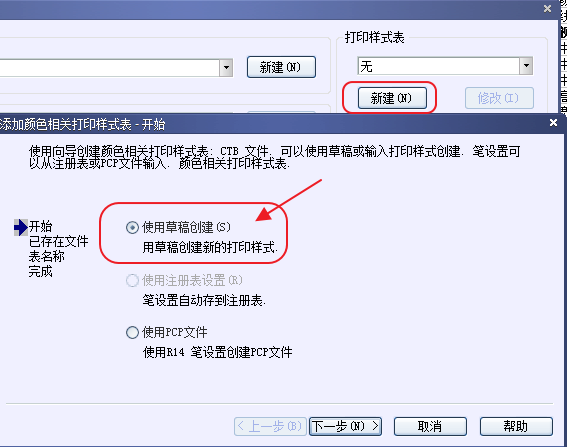

點擊新建一個打印樣式。

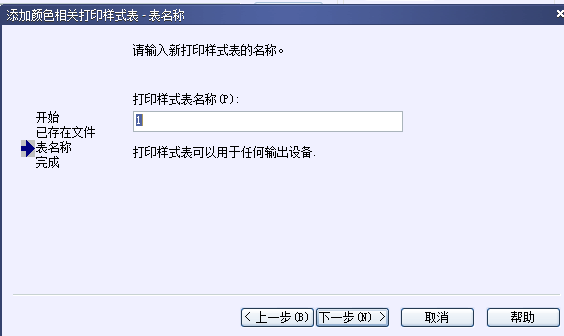

然后為這個打印樣式起一個下次容易理解的名字。

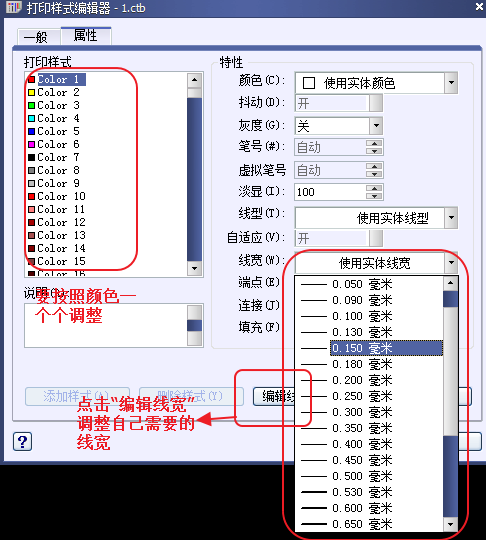

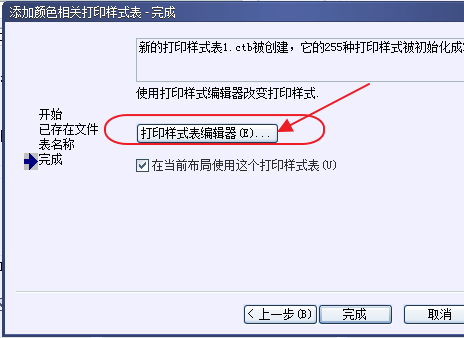

進入打樣樣式編輯器。
打印樣式里的線寬是根據顏色調整的所以要根據顏色一個個調整，這樣精準一些，而且畫圖中如果有不同顏色繪制特殊線條習慣的就更方便了。
設置完成后打印時選擇這個樣式打印就可以了。
