CAD 3D倒角怎么用
倒角命令CHAMFER只能用于實體，而對表面模型不適用。在對3D對象應用此命令是，中望CAD的提示順序與二維對象倒角時不同。
命令啟動方法：
菜單欄：【修改】>【倒角】
命令：CHAMFER
【實戰】在3D空間應用CHAMFER命令
命令: _chamfer
倒角 (距離1=0, 距離2=0): 設置(S)/多段線(P)/距離(D)/角度(A)/修剪(T)/方式(M)/多個(U)/<選取第一個對象>: //選擇棱邊E
基準面選擇... //平面A高亮顯示
輸入曲面選擇選項 [下一個(N)/當前(OK)] <當前>: n //利用“下一個”選項指定平面B為倒角基面
輸入曲面選擇選項 [下一個(N)/當前(OK)] <當前>: //按Enter鍵
第一個對象的倒角距離 <0>: 15 //基面內的倒角距離
第二個對象的倒角距離 <15>: 10 //輸入另一平面內的倒角距離
選擇邊或 [環(L)]: //選擇棱邊E
選擇邊或 [環(L)]: //選擇棱邊F
選擇邊或 [環(L)]: //選擇棱邊G
選擇邊或 [環(L)]: //選擇棱邊H
選擇邊或 [環(L)]: //按Enter鍵結束

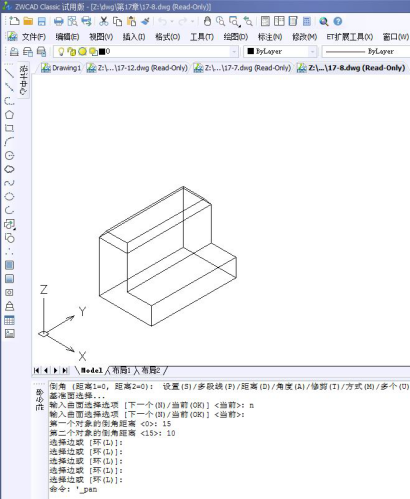

（未倒角前）
（倒角后）
