CAD怎么畫角度斜線

使用XLINE命令可以繪制出無限長的構造線，利用它能直接繪制出水平、豎直、傾斜及平行的任意角度斜線，作圖過程中使用此命令繪制定位線或繪圖輔助線是很方便的。

命令啟動方法：

菜單：【繪圖】>【構造線】

命令行輸入：XLINE或簡寫XL

【實戰】使用XLINE命令畫任意角度斜線

命令：_xline 指定點或[水平（H）/垂直（V）/角度（A）/二等分（B）/偏移（O）]：V

//選擇“垂直（V）”選項

指定通過點：ext          //使用延伸捕捉

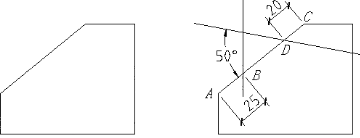

于25               //輸入B點到A點的距離，如圖1右圖所示

指定通過點：       //按Enter鍵結束命令

命令：XLINE        //重復命令

指定點或[水平（H）/垂直（V）/角度（A）/二等分（B）/偏移（O）]：A

輸入構造線的角度（0）或參照（R）：r    //選擇“參照”選項

選擇線段對象：              //選擇線段AC

輸入構造線的角度<0>：-50         //輸入角度值

指定通過點：ext                    //使用延伸捕捉

于20                //輸入D點到C點距離

指定通過點：        //按Enter鍵結束命令

結果如下圖右圖所示

命令選項：

指定點：通過兩點繪制直線。

水平（H）：繪制水平方向上的直線。

垂直（V）：繪制垂直方向上的直線。

角度（A）：通過某店繪制一條與已知線段成一定角度的直線。

二等分（B）：繪制一條平分已知角度的直線

偏移（O）：通過輸入偏移距離繪制平行線，或指定直線通過的點來創建平行線。
