我們?cè)诶?a href="http://www.ncqmjjv.cn/" target="_blank">CAD來繪制我們的墻線的時候，我們會用那種笨拙的方法。那就是一根根的畫出我們的墻線，這種方式只是適合與初學者。當我們能夠熟練的操作CAD的時候，我們可以利用CAD的多線命令來快速的繪制我們的墻線了。
下面我們來看看如何操作，大家有需要可以參考參考

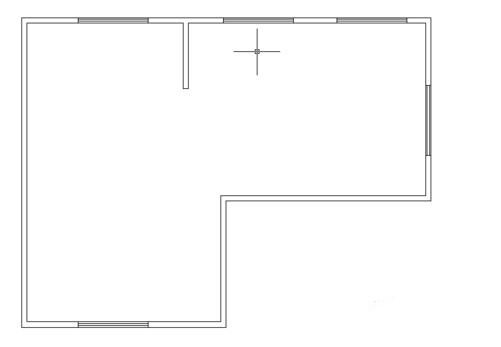

不想要一根根來畫墻線的話，咱們就利用CAD中的多線命令來畫吧，參考下圖。

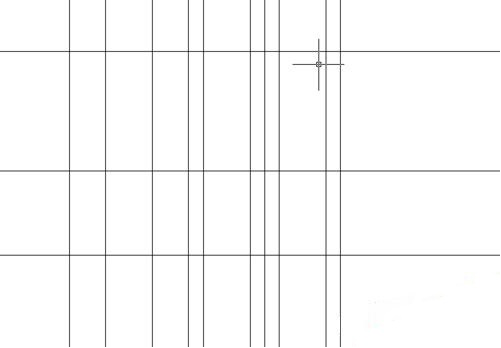

1、先在cad中畫出軸線，形成軸線網。
2、畫完軸線網后，在命令行輸入“mlstyle”命令敲回車鍵。
3、彈出新建多線樣式，單擊新建填寫多線名稱單擊繼續。
4、彈出新建多線樣式窗口，在圖元中點擊添加按鈕，將一項偏移改為1.2中間為0第三項改為-1.2點擊確定。

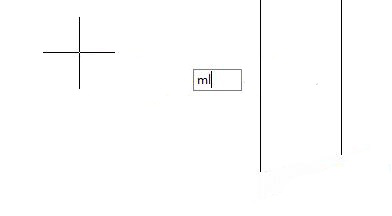

5、設置完成后，在命令行輸入“ml”命令敲回車鍵。

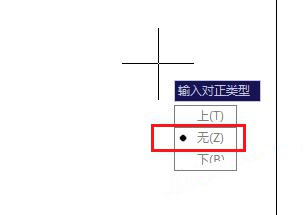

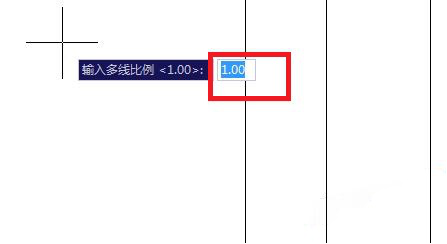

6、命令執行后，輸入對正j將對正輸入類型改為無，在輸入比例s將輸入多線比例改為1。

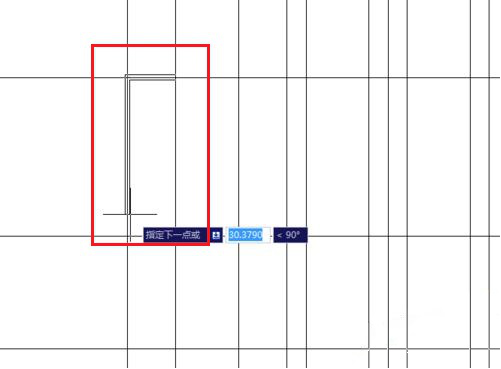

7、設置完成后，在軸線網中制定多線起點，單擊起點后按照?qǐng)D紙要求畫出墻線。

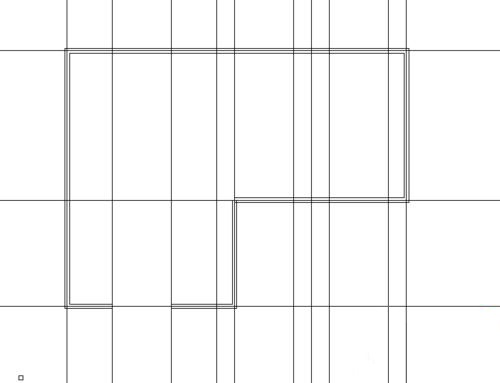

8、墻線全部畫完后根據圖紙進行修剪就行了。
注意事項：墻線偏移要根據實際墻厚來設置哦。
