三維圖形不簡單,因?yàn)樗S圖形空間不同,那么今天小編給大家?guī)?a href="http://www.ncqmjjv.cn/" target="_blank">cad三維制圖實例教程。下面是學習啦小編整理的方法,希望能給大家解答。
CAD三維制圖實例教程的方法:

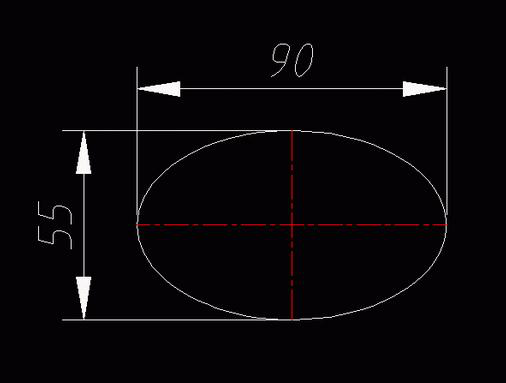

1、畫橢圓90*55。

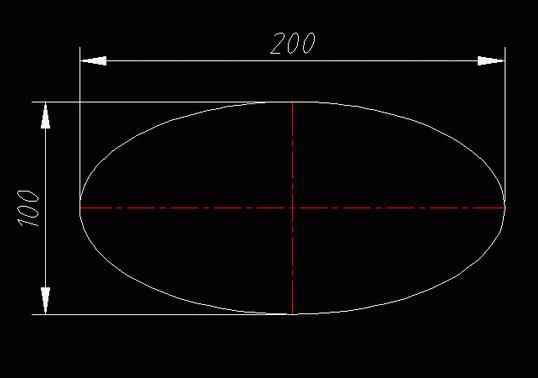

2、再畫一個橢圓尺寸為200*100。

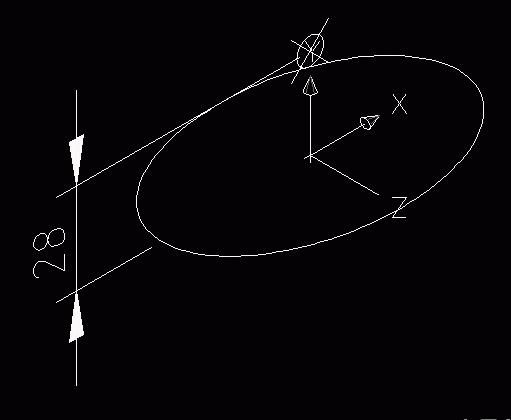

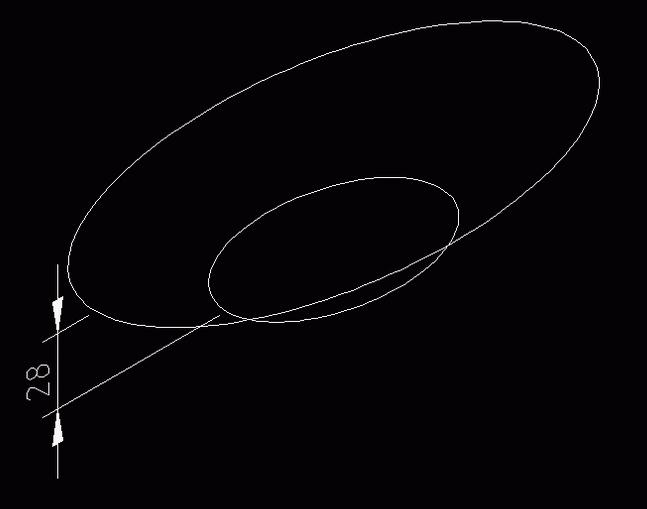

3、小橢圓往下移28,參考下圖。

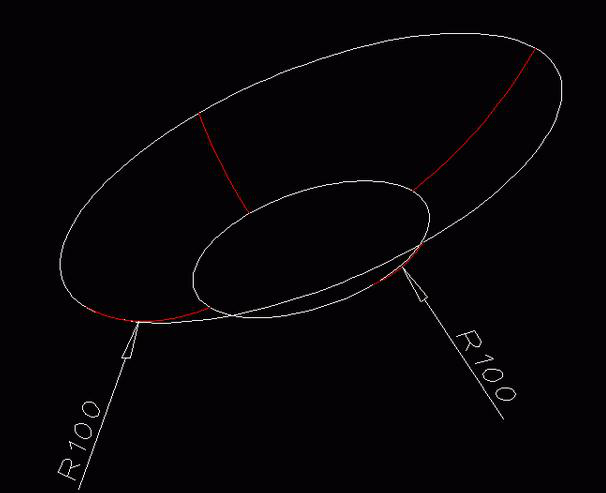

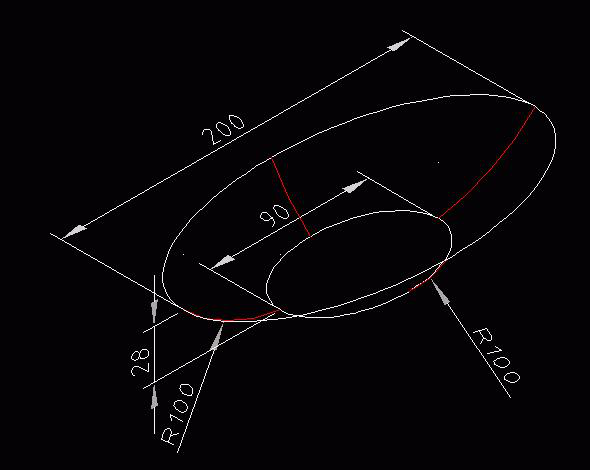

4、繪制四條R100的弧線,要連接兩個橢圓,同時要記得利用USC來畫啊。

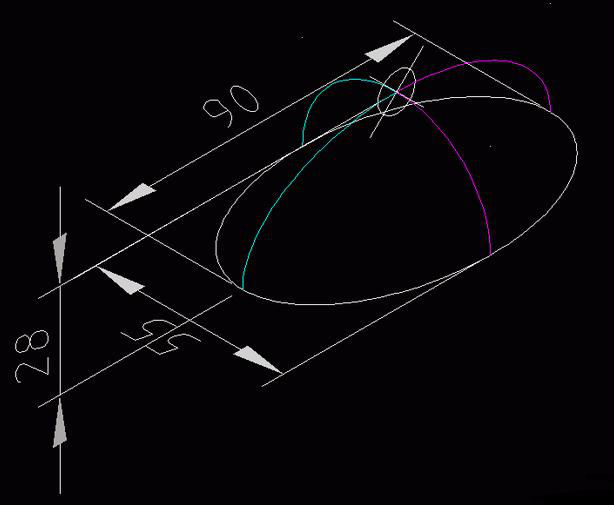

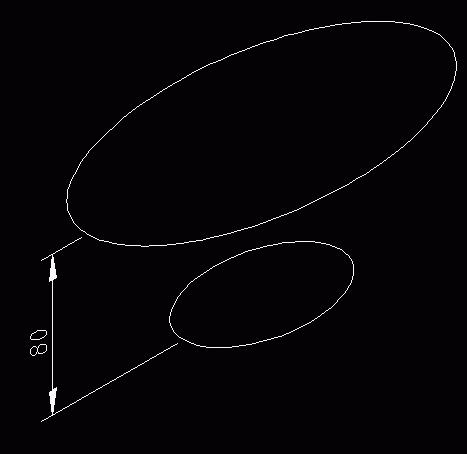

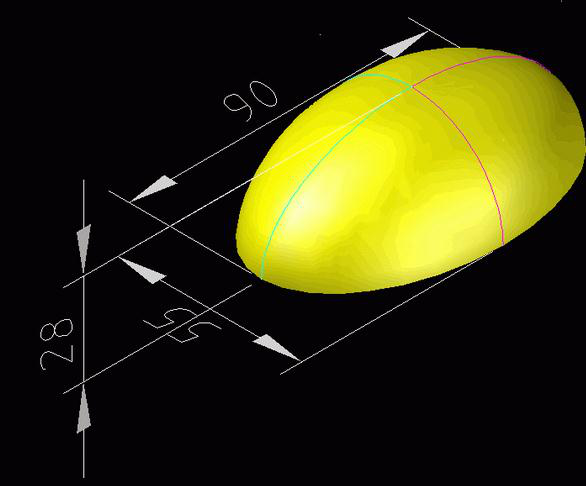

5、再復制一個橢圓為90*55高為200*100橢圓高80, 參考下圖。

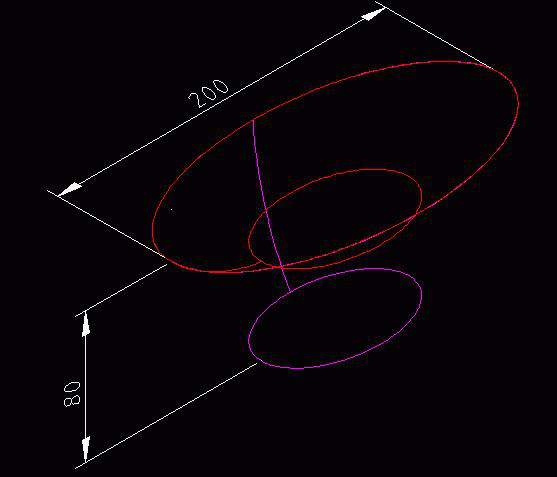

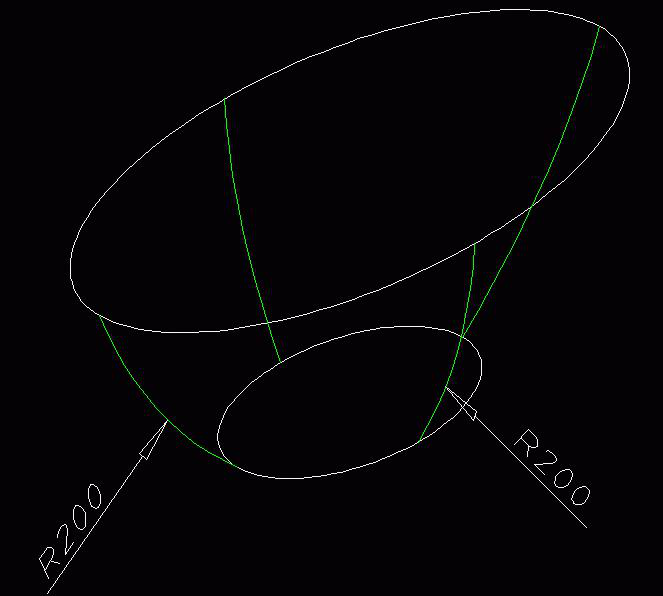

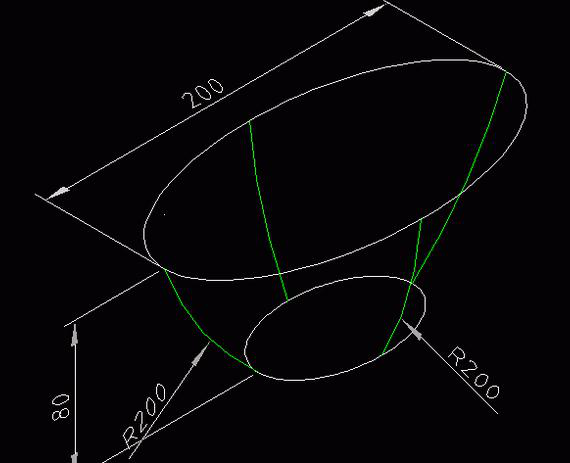

6、繪制四條R200的弧線,要連接兩個橢圓啊,參考下圖。
7、畫一個點離小橢圓往上移28高,參考下圖、

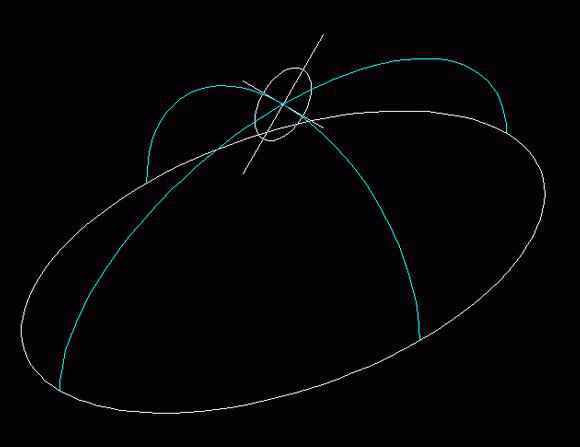

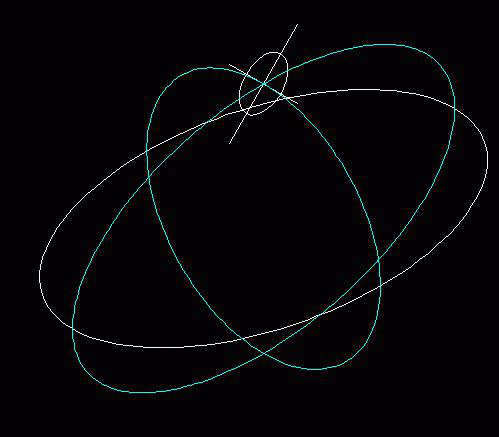

8、利用USC畫兩橢圓相交與點和90*55橢圓。

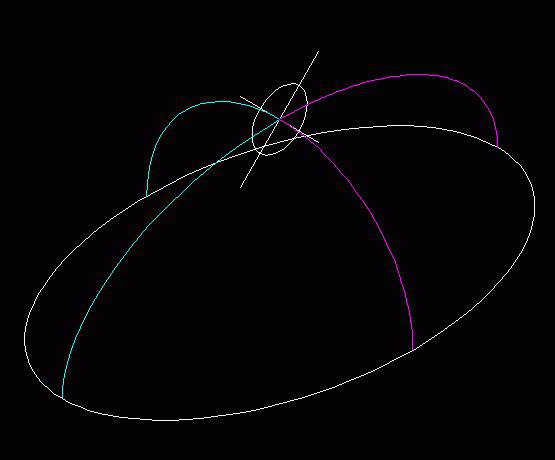

9、修剪兩個橢圓,參考下圖。
10、再截?cái)喾殖伤臈l弧線,

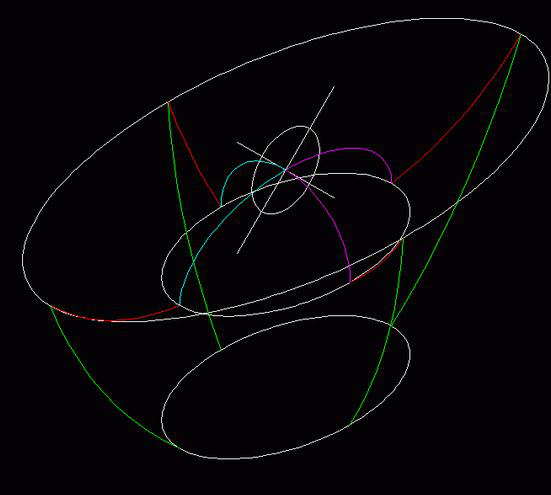

11、先來看看整體的線框圖
12、準備做放樣工作,先樣下圖,利用綠線做導向放樣

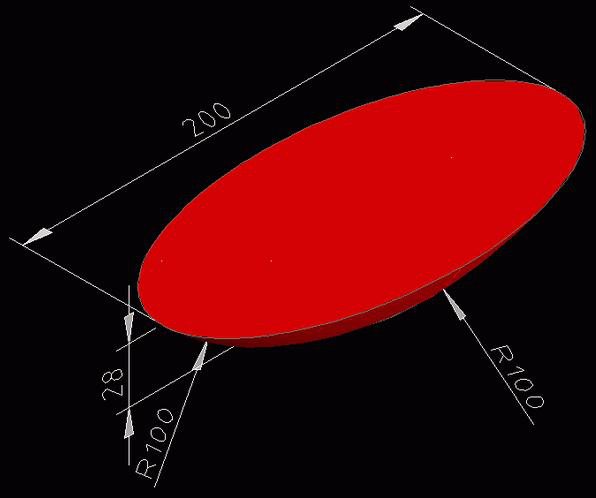

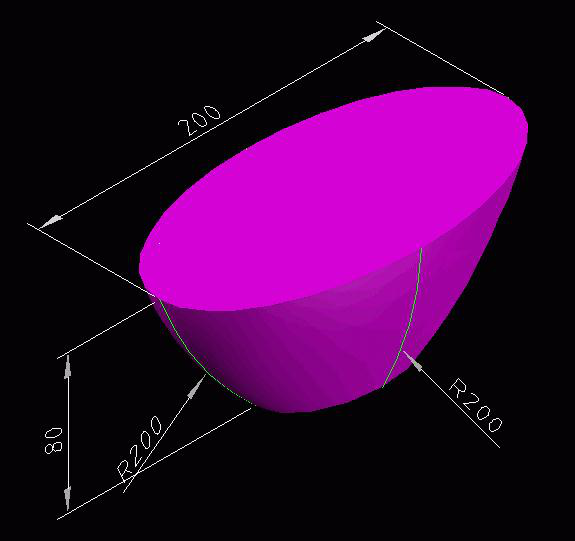

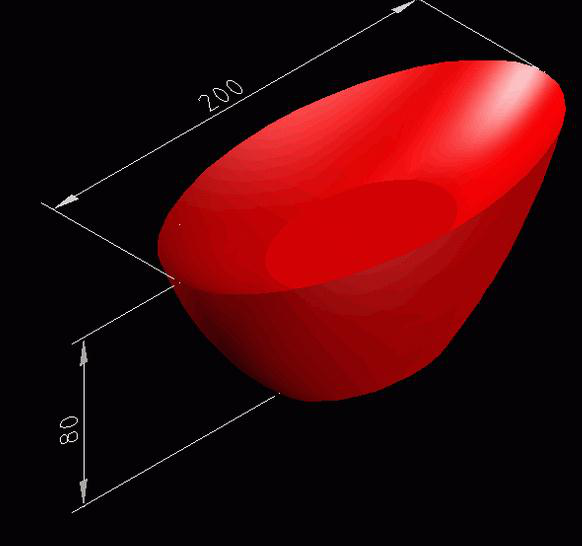

13、放樣成實體
14、再放樣上端
15、然后我們放樣成實體,參考下圖。
16、然后我們進行兩個實體做布爾運算。
17、我們看看效果,得到的是下圖所示的元寶造型。
18、再放樣半橢圓,利用四條弧線做導向放樣。
19、放樣成實體,尺寸和大小我們可以參考下圖。
20、移到元寶中間,看看就成了一個元寶了。

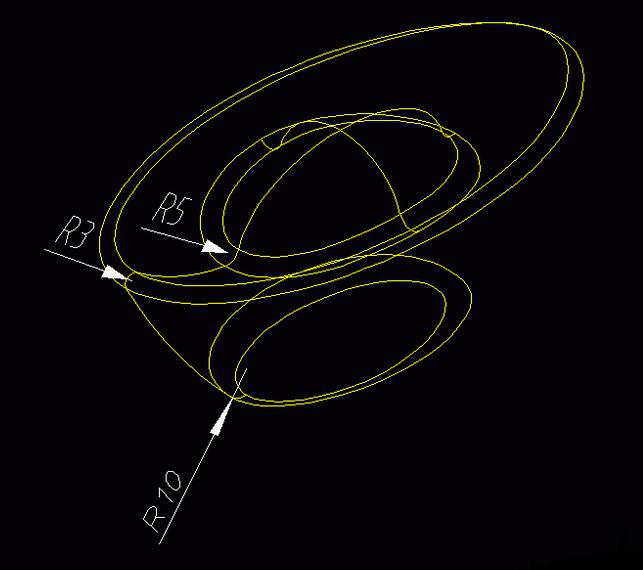

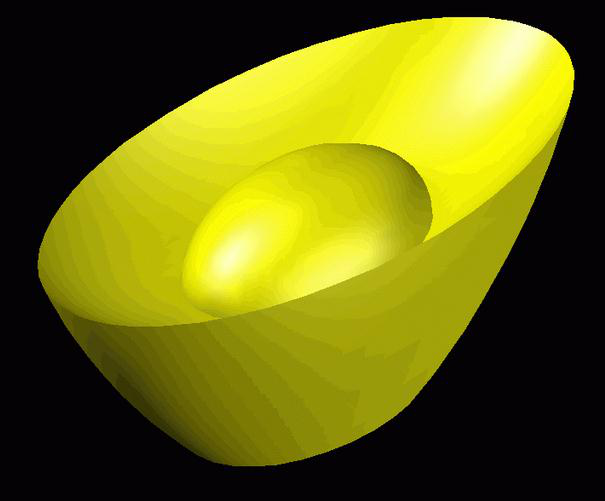

21、再來完善下,倒三處圓,細節都要注意一下,參考下圖。
22、這樣我們就成一個漂亮的元寶。

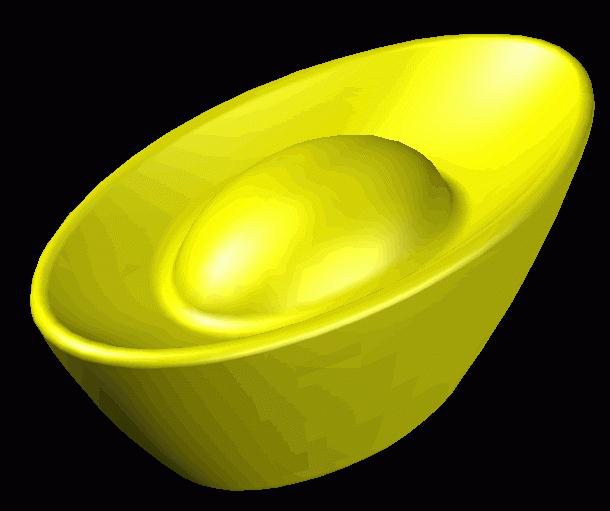

23、最后我們看看渲染效果。
以上,我們的金元寶就制作完畢了。
