大家好,今天又給大家分享一個快速建模小零件的方法,大家就來一起看看吧,全部過程在平面完成!

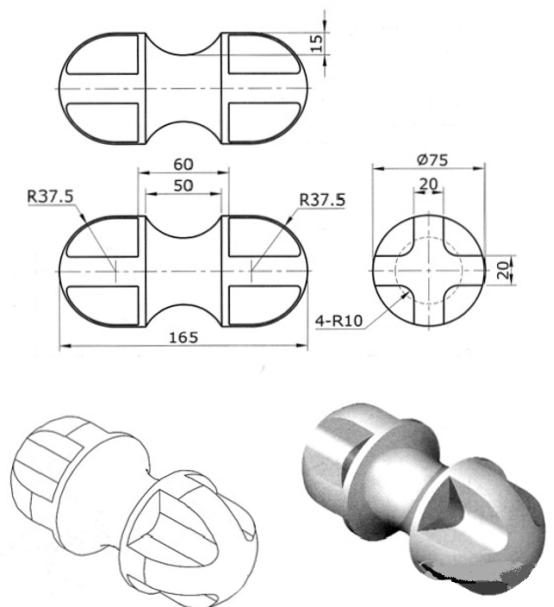

圖紙:




步驟一:

根據圖紙繪制如下二維線框(標注小編就略去了):




步驟二:

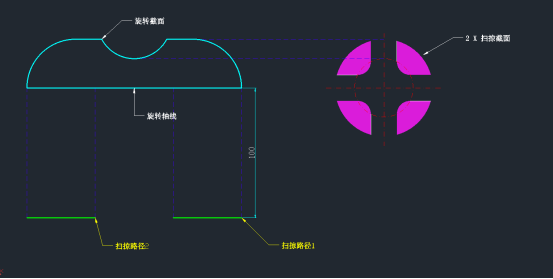

稍微處理一下繪制好的二維圖形,再看看小編的注解,同時對右側的線框進行REG(面域命令),并且合并(UNI).原點復制粉色的合并的面域。




步驟三:

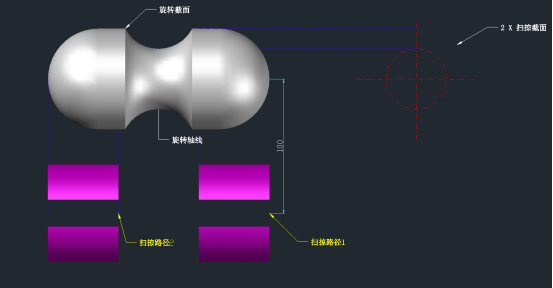

按照步驟二的圖解,進行sw(掃掠),REV(旋轉實體)操作,得到下圖




步驟四:

M(移動) 選擇所有的紅色實體,往上移動100.




步驟五:

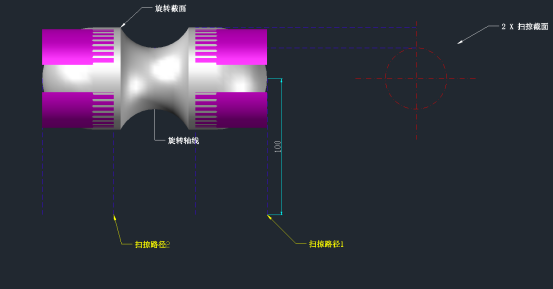

SU(差集),先選擇灰色實體,回車,全選粉色的實體,回車。

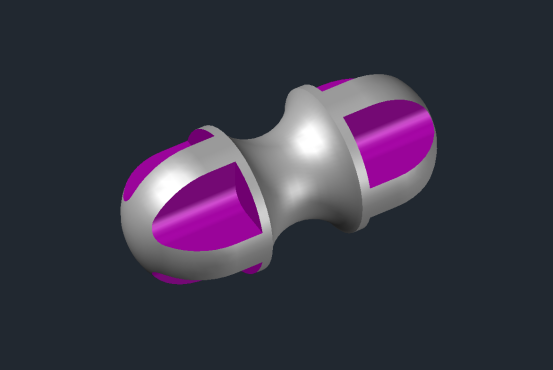

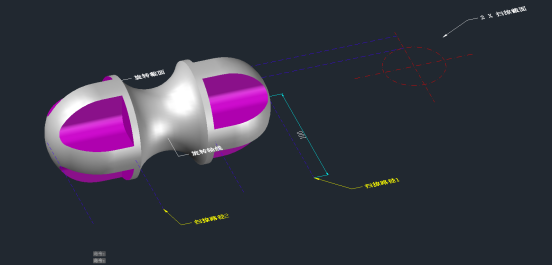

刪除所有的線條,完工。






以上,是我們提供的教程,大家可以作為參考。
