有時在CAD創建一個新視口，會發現這個視口是空白的，而且雙擊也進不去；還有時我們收到其他人發過來的圖紙，發現有幾個視口是空白的，如果調整視圖顯示后切換到其他布局再切換回來，發現有些視口又顯示了。

上圖中有兩個視口，下面的視口正常顯示，上面那個視口卻是空白的，在視口中間雙擊也無法進入視口，這是為什么呢？

在CAD的布局空間中可以利用視口來顯示模型空間中圖形，通過視口比例、圖層凍結、視口排布等來控制打印輸出需要的效果。由于每個視口內可以對圖層、注釋性比例進行不同設置，因此每個視口都需要保存一份相關數據，如果視口過多，CAD操作性能會明顯下降。為了避免出現這種情況，CAD對視口的數量進行了限制，雖然理論上你可以創建無數個視口，但每次能正常顯示的視口數量是有限的，這個限制是由變量MAXACTVP控制的，這個變量就是最大激活視口數（Max Active Viewports）的簡寫，應該也很好記。

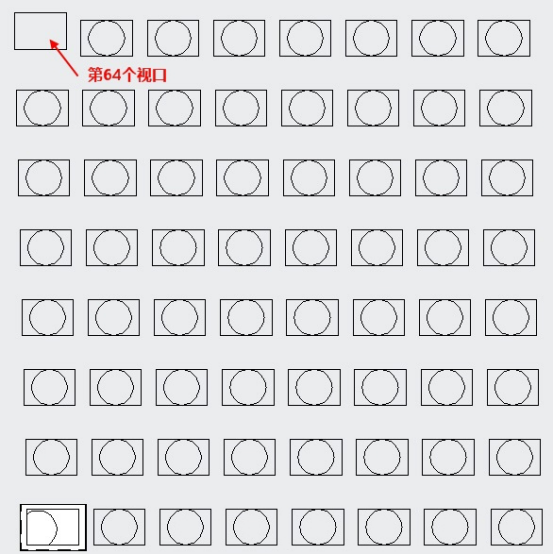

MAXACTVP的默認值和最大值都是64，也就是說如果視圖中最多只能正常顯示63個視口中的內容，超過63個，那么必然有些視口無法顯示，如下圖所示。

如果你的布局中所有視口加起來并沒有超過64個，但仍然有視口無法顯示，你可以輸入MAXACTVP，回車，看看設置是多少。如果小于64，可輸入64，回車，看看視口是否恢復正常顯示。

假設你的視口數量并沒有等于或大于MAXACTVP的設置，仍然有一些視口顯示空白，那就需要檢查一下這些視口是否因?yàn)楸壤蝻@示范圍不合適導致顯示空白了，可以做下面幾項檢查：選中這些視口，看看比例是否合適；看看雙擊是否能進入這些視口；如果能進入視口，雙擊鼠標中鍵或ZOOM E全圖縮放，看看能不能顯示圖形。如果視口可激活并能顯示圖形，你需要做的就是合理設置視口比例和顯示范圍。

因?yàn)樾阅芎虲AD的限制，建議大家在同一個布局不要使用過多視口。但一些設計人員喜歡在布局空間里用視口來拼圖，因此希望能顯示更多的視口，例如今天網上有人問我：cad如何顯示未顯示的視口，系統最大顯示視口為64個，那么第65個開始就不顯示了，如果我想要看弟65個及以后的怎么辦？

首先，CAD最多能同時正常顯示的視口是63個，超過63個視口將只顯示邊框，如果想顯示這些無法顯示的視口，只能讓其他一些視口不顯示。比如縮放、平移視圖，使一些之前顯示的視口平移到當前視圖外，然后切換模型空間或其他布局，然后再切換回來，這些視口就可以正常顯示了，如下圖所示。

但如果視口數超過64，還想所有視口一起顯示的話，我也沒有找到什么辦法。

既然CAD軟件都限制布局中最多只能顯示63個視口，還是希望大家合理規范地使用布局和視口，最好一個布局一個圖框，視口盡量不要超過16個，何必給自己找麻煩呢！
