CAD中,物件的剖面圖總是需要畫出來的,如工程建設中的管道,就需要用到剖面圖。那么如何在CAD中畫物件的剖面圖呢?我們不妨就以管道為例,教大家繪制物件的剖面圖。

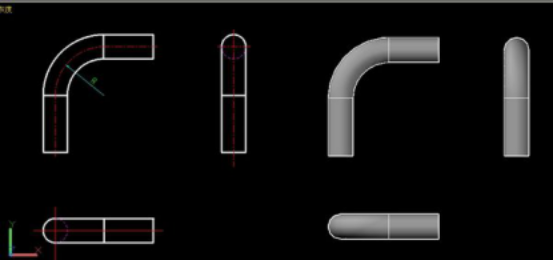

在開始著手畫圖之前,讓我們先看一張截圖,是一張三視圖,通過正常投影即可得到。右上方是立體圖。


用CAD畫物件剖面圖的操作方法

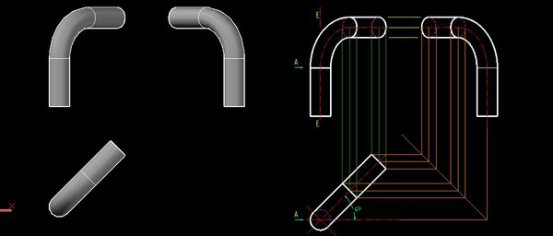

如果將圖上的俯視圖繞著E-E軸線,按逆時針旋轉α度。那么其他視圖肯定也會有相對的變化。也就是說三視圖與上面圖片中的不一樣了。按照這個原理,相信大家可以開始畫剖面圖了。


用CAD畫物件剖面圖的操作方法

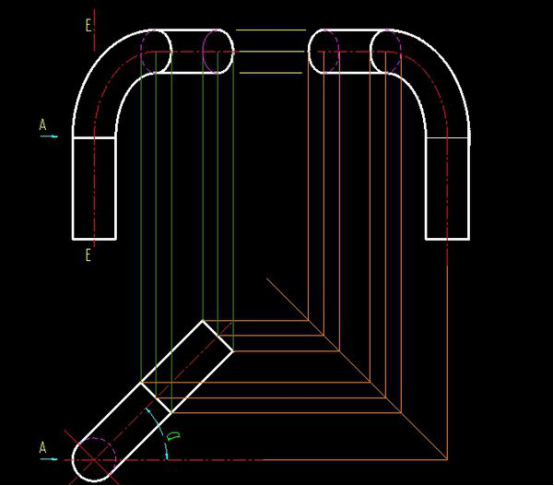

將俯視圖沿水平方向旋轉一定角度后,遵循投影原則,同時采用必要的輔助線,找到一些關鍵的投影點,就可以畫出來了。


用CAD畫物件剖面圖的操作方法


最后,要提醒大家,圖上的A-A剖視圖僅對于彎管來說的話,是沒有的。A-A所指的是一個剖切平面的位置。畫的剖切符號A-A切不到彎管的任何部分。所以對此圖而言,應該是A向視圖,面不是A-A剖視。
