如果大家希望將傾斜的圖形旋轉成水平的，同時又不想改變圖上的點的坐標，也就是說坐標系是不用改變的。有什么辦法能滿足這一個要求呢? 其實CAD提供了視圖旋轉的命令，估計用的人并不多，因此沒放到菜單和工具欄里。而國外卻有不少人用這個命令，目的就是旋轉視圖，通常用在布局空間視口中。 旋轉視圖的命令是DVIEW，在這里我們只看旋轉視圖的操作方法。
1、打開需要旋轉視圖的圖形。在旋轉視圖之前我們需要知道旋轉的角度，可以通過查看圖中的文字或直線的角度。

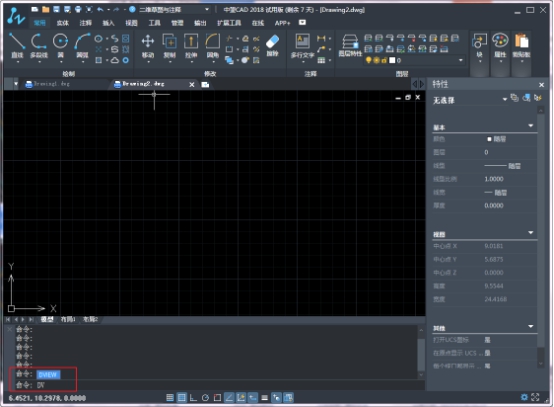

2、在命令行輸入DVI命令，回車，如圖所示。 可以選擇圖中的一個文字或直線。

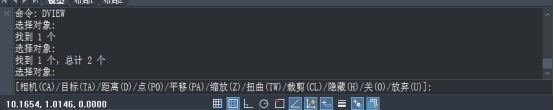

3、回車確認選擇了對象，這個時候圖中只顯示被選中的文字或直線，而命令行會顯示DVIEW的一系列選項。包括扭曲、放棄等等。
4、在命令行輸入TW，回車后拖動光標以確定旋轉角度，也可以輸入之前確認的角度。
另一張方法是用UCS和PLAN命令來旋轉視圖。其實用UCS也行，輸入UCS，回車，輸入Z，回車，輸入要旋轉的角度，將坐標系旋轉。然后輸入PLAN，讓視圖跟坐標系對齊。 然后輸入UCS，回車，輸入W，回車，再將坐標系恢復成默認的世界坐標系。
