CAD怎么指定比例因子縮放
如下圖所示,如果我需要把邊長15的五邊形通過比例因子縮放成邊長30的五邊形,也就是擴大2倍,縮放比例因子=30/15,需要怎么做?

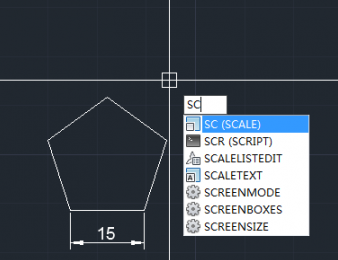

1、 在命令行輸入SC后回車。

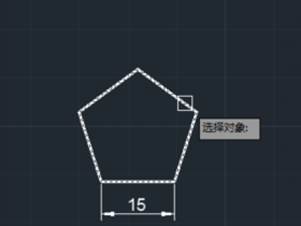

2、 選擇需要縮放的五邊形對象。

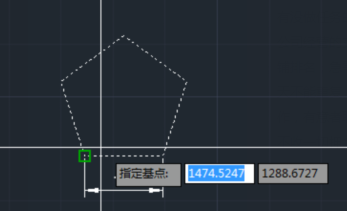

3、 指定縮放基點,這里選擇五邊形左下角的端點。

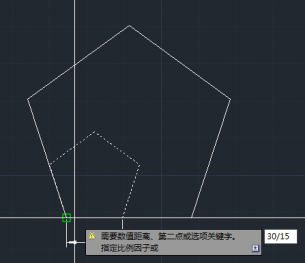

4、 指定比例因子,這里輸入30/15,然后回車。
5、五邊形縮放完成。
