CAD中如何標注大于180度的角度

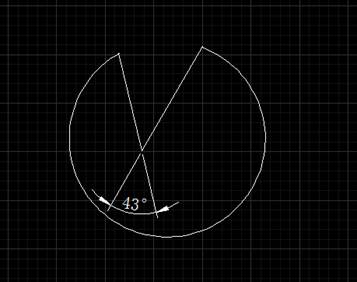

在使用CAD的過程中我們有時想標注一個大于180的角度，但選擇角度的兩條邊界線后，標注會將兩條選定的邊界延伸，標出一個小于180度的角度，如下圖所示。
有不少人為這個問題而困擾，其實這個問題很簡單，只需要調整一下操作步驟即可。
執行角度標注后，注意看命令行提示：“選擇直線、圓弧、圓或 <指定頂點>:”。

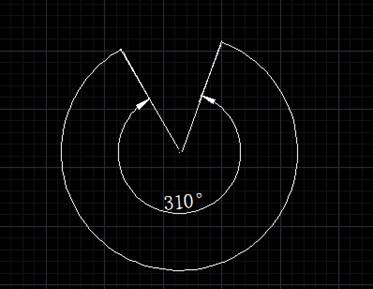

我們在標注角度的時候習慣于選擇組成角度的兩條邊，如果是上面的例圖，有圓弧和角度的邊線，我們有兩種方法來標注出大于180度的角度。 角度標注可以標注圓弧的角度，當選擇圓弧的時候，標注的角度不會進行轉換，如下圖所示。
假如上面的例圖中沒有圓弧，只有組成角度的兩條邊線，我們?nèi)砸獦俗⒋笥?80的角度怎么辦？我們再看看命令行提示：選擇直線、圓弧、圓或 <指定頂點>，選擇圓弧、圓、直線是默認的選項，可以直接操作，后面<>里的選項需要按回車或空格后會執行，其他命令中這項參數也是如此。出現上述提示后按空格，命令行會提示我們選擇角度的頂點，選擇頂點后會提示選擇角度的兩個端點，這種操作方式也可以標注出大于180度的角度。
