CAD中如何將部分圖形暫時隱藏

CAD提供了圖層的開關、鎖定、凍結等基本功能，可以根據需要控制圖層的顯示和編輯狀態。此外還提供了圖層隔離等工具，可以一次性將選定對象以外的圖層全部關閉，使圖面變得更簡潔，方便對選定圖層上的圖形進行編輯。

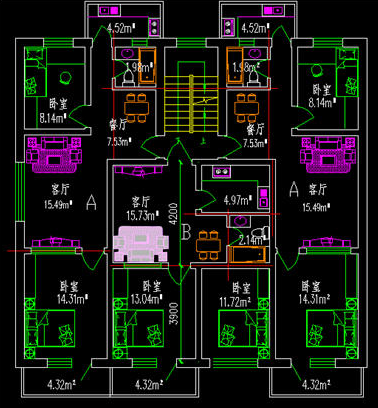

當圖面復雜時，為了能夠集中精力于某一范圍，抑或是不想誤改已繪制完畢的區域，通常是利用圖層功能將不想關注或不想被誤操作的區域隱藏，但圖層操作并不總能滿足需要，比如，如果想將下圖中白色框選區域進行隱藏或隔離，由于選中的區域所包含的圖元可能在任何圖層上都有分布，這時候，使用圖層功能就難以達到想要的效果了。

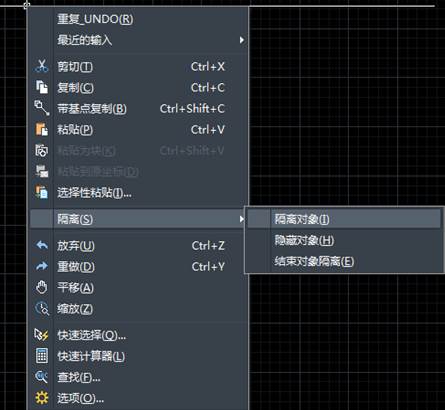

為此，我們可以利用隱藏對象、隔離對象的功能。我們只需選定操作對象及范圍后，右擊鼠標選擇隔離的相關命令，就可以將部分圖形暫時隱藏或隔離。

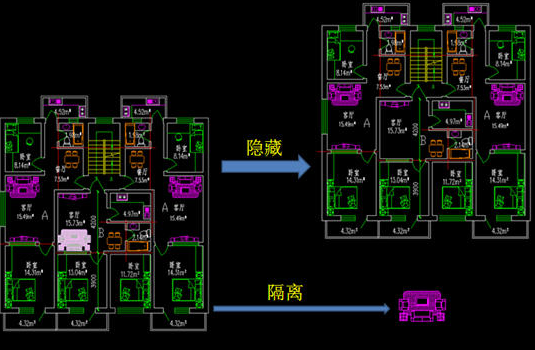

隱藏和隔離的不同效果如下圖所示，如果想取消隱藏或隔離，只需右擊鼠標在菜單欄中選擇“隔離>結束對象隔離”即可。

上圖中的情況還不能充分體現對象隔離或隱藏的益處，如果很多圖形交織在一起，有些圖形不需要進行編輯，但會對編輯有干擾時，可以先將影響選擇的對象隱藏，或?qū)⒁獏⑴c操作的對象隔離出來。

此功能可以讓用戶直接隔離、隱藏選定對象，不用考慮對象所處圖層，在有些情況下比操作圖層更方便快捷。
