CAD中外部參照和圖塊有什么不同
一、外部參照的概念
外部參照指將整個圖形作為參照圖形（外部參照）附著到當前圖形中。通過外部參照，參照圖形中所作的修改將反映在當前圖形中。附著的外部參照鏈接至另一圖形，并不真正插入。因此，使用外部參照可以生成圖形而不會顯著增加圖形文件的大小。
通過使用參照圖形，用戶可以通過在圖形中參照其他用戶的圖形協調用戶之間的工作，從而與其他設計師所做的修改保持同步。用戶也可以使用組成圖形裝配一個主圖形，主圖形將隨工程的開發而被修改。
二、外部參照和圖塊的區別和聯系
簡單地說，圖塊是保存在圖紙內部的，外部參照是引用的獨立的圖紙。
插入圖塊時可以瀏覽其他圖紙，但插入圖紙的所有數據會被讀取并保存到當前圖中，但如果插入外部參照，當前圖紙中指示保存一個文件鏈接，在打開圖紙時可以顯示插入的圖紙，但保存的只是一個路徑。
當工程完成并準備歸檔時，或者要將圖紙發送給第三方時，可以將附著的參照圖形和當前圖形永久合并到一起，方法就是通過綁定將外部參照轉換為圖塊。

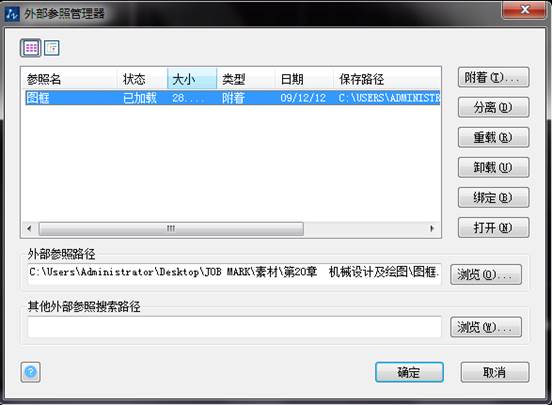

執行XREF命令，打開外部參照管理器，選中外部參照圖紙，然后點綁定，就可以將外部參照轉換為圖塊，如下圖所示。
