CAD繪制一個簡單的花瓶平面圖的技巧
利用CAD繪制花瓶平面圖其實不難，怎么繪制一個簡單的花瓶呢？以下是繪制簡易花瓶的步驟。

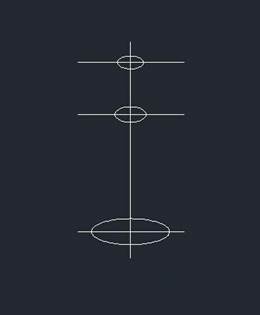

1、通過直線和橢圓工具，繪制以下圖形。

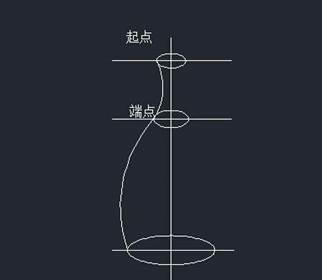

2、執行“繪圖|圓弧|起點、端點、角度”菜單命令，分別捕捉起點、端點，再輸入角度-60，從而繪制左下側的一段圓弧。
3、同樣，再執行“繪圖|圓弧|起點、端點、角度”菜單命令，分別捕捉起點、端點，再輸入角度-60，從而繪制在上側的一段圓弧。

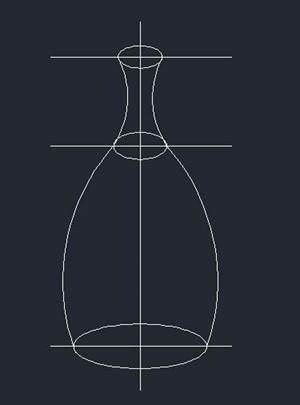

4、再按照前面二步相同的方法，繪制右側的相應弧對象。
5、執行“刪除”命令,將中間的橢圓及所有水平和垂直線段刪除。

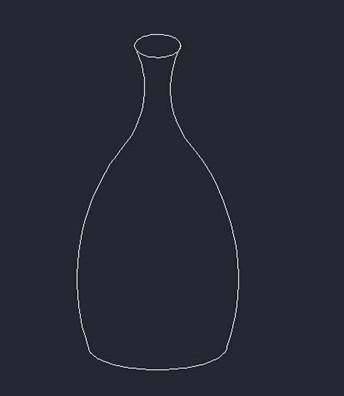

6、執行“修剪”命令，將下側的橢圓對象中多余的圓弧進行修剪。

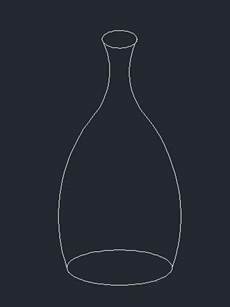

簡單的花瓶平面圖就這樣完成了，同時你也可以根據自己的喜好來設計不同款式的花瓶。
