繪制建筑平面圖前的準備工作？
用CAD繪制建筑平面圖的時候，還需要做一些準備工作，具體是什么請看下面的分享。
在繪制建筑平面圖的時候，我們要清楚的知道建筑平面圖的組成，比如什么是軸線、什么是門窗、什么是墻體、什么是標注，只有了解了這些，才能快速的繪制出建筑平面圖。

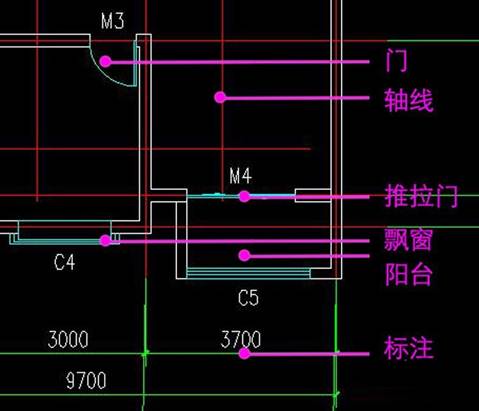

如圖，軸線、門窗、陽臺、標注、墻體。
繪制建筑平面圖的操作步驟是：

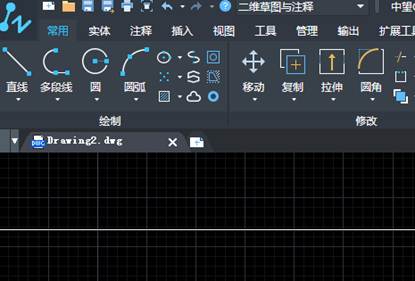

1、打開中望CAD軟件，界面是如下：

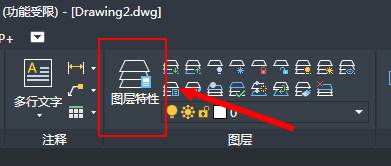

2、在常用菜單欄中找到圖層工具欄，點擊圖層特性。并且新建“墻體/軸線/門窗/標注”圖層，并給圖層賦予屬性（顏色/線型等），如圖 ：

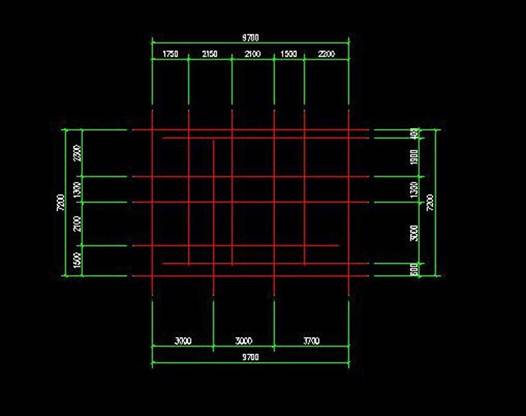

3、待軟件圖層建好之后，先在軸線圖層上建立好軸線網，然后依托軸線網，在標注圖層，標注軸線尺寸，完成軸線和標注，如圖：

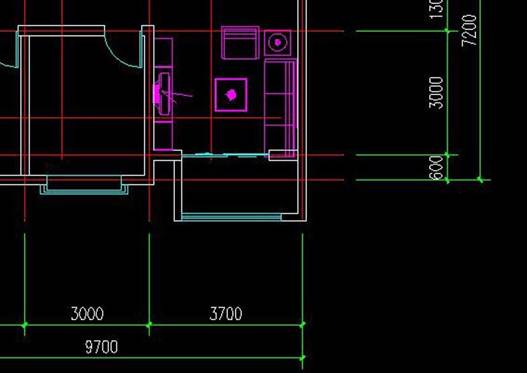

4、待軸線和標注圖層完成之后，依托軸線繪制墻體，繪制完成之后，留出門窗的位置，待墻體繪制完成之后，繪制門窗，待門窗繪制完成之后，即可繪制家具，待家具完成之后，即完成建筑平面圖的繪制。如圖：
上面就是繪制建筑平面圖需要準備的前提工作以及具體步驟，希望大家的喜歡。
