CAD怎么根據參照圖繪制柜子平面圖?
家具平面圖可以通過CAD來繪制完成，那么CAD怎么根據導入的柜子圖片設計柜子平面圖呢？需要的朋友可以參考一下。

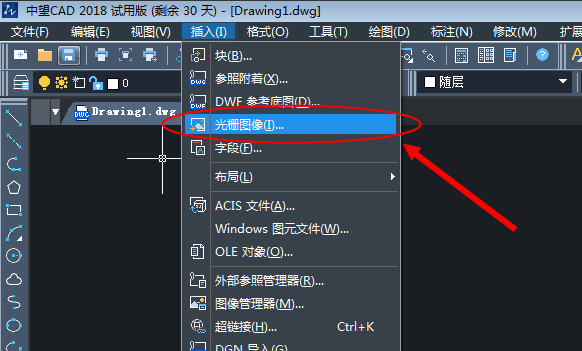

1、打開中望CAD，并插入照片至CAD軟件中。

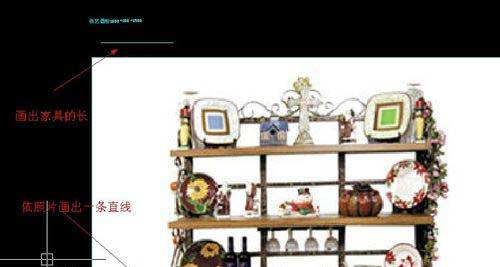

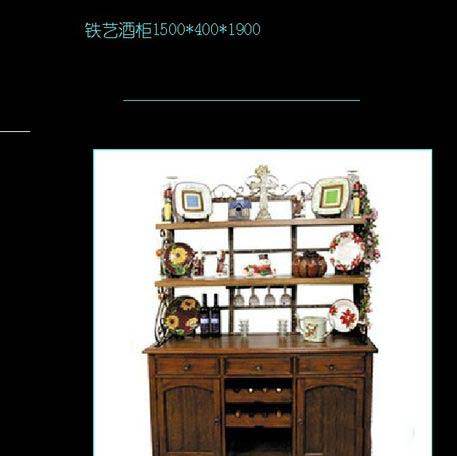

2、預先得知原家具的長寬高，然后依照照片中的長度方向畫直線，下一步，用縮放工具縮到相對一致的大小?？s放命令的操作：SC--R--P，即可得到圖中效果。
3、由于家具的部件大同小異，所以，我拿以前畫的配件，直接就用在這件家具上了。

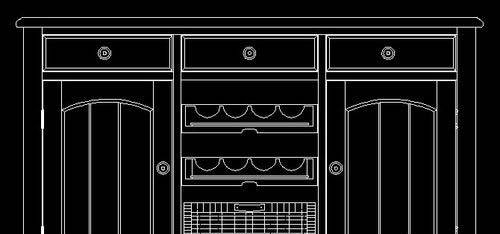

4、主要是細心，這樣一件特殊條件下需要的圖也就出一了，請看結果。
5、將來和工廠木工師傅校對標準的尺寸后，修改就很快啦。
CAD繪制柜子的教程就是以上圖文所述，希望大家的喜歡。
