什么是形位公差符號
用CAD繪制圖紙時往往要使用到公差符號，那么什么是形位公差符號呢？下面給大家分享一下行為公差符號的相關知識。
一、由于我們對機器零件加工的時候會有尺寸誤差，構成實際生產出的零件和理想狀態下的零件之間有差距，在這種形狀上的差異就是形狀誤差，而相互位置的差異就是位置誤差，這些統稱為形位誤差。
二、形位公差符號。

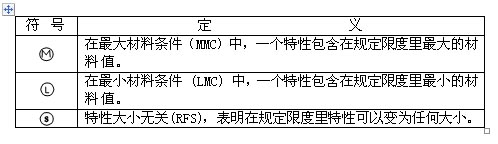

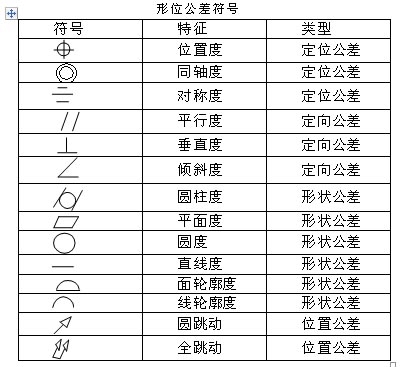

形位公差符號里面包括定位公差，定向公差，形狀公差和位置公差，還有就是公差值，在進行形位公差符號標注的時候時候是有形位公差符號和公差值組成的，具體形位公差符號符號，如下圖。
三、形狀公差和位置公差
形狀公差：構成零件幾何特征的點，線，面要素之間的實際形狀和理想狀態下允許變動量。給出的形狀公差要求的要素稱為被測要素。
位置公差：零件上的點，線，面要素的實際位置相對于理想位置的允許變動量，用來確定被測要素位置的要素稱為基準要素，形位公差的研究對象是零件的幾何要素。是零件點，線，面的統稱。
四、形位公差符號的操作步驟

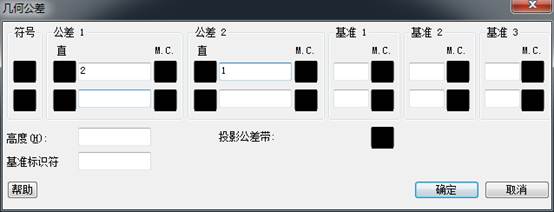

形位公差的快捷鍵是TOL,也可以在菜單欄上面的標注---公差，或者工具欄里面的標注---公差。
設置形位公差其實挺簡單的，把相關符號記下來就可以了。
