CAD快速求多個圖形面積的3種方法

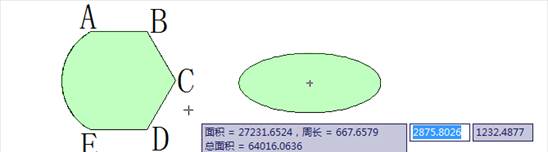

方法一：用AA命令求多個圖形的總面積。

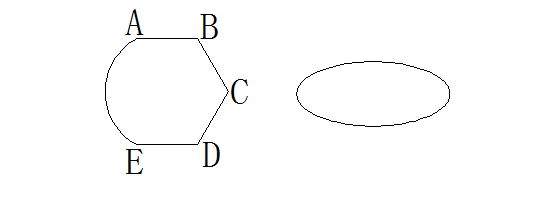

在命令行輸入AA，按空格，輸入A,按空格，指定A點，指定B點，指定C點，指定D點，指定E點，輸入A，按空格，輸入S，按空格，指定圓弧上一點，最后再指定A點，按空格，輸入O，按空格，選擇橢圓，按空格。則顯示兩個圓形的總面積。
方法二：用MEA命令求多個圖形的總面積。
在命令行輸入MEA，按空格，輸入AR,按空格，輸入A，指定A點，指定B點，指定C點，指定D點，指定E點，輸入A，按空格，輸入S，按空格，指定圓弧上一點，最后再指定A點，按空格，輸入O，按空格，選擇橢圓，按空格。則顯示兩個圓形的總面積。
方法三：用H命令求多個圖形的總面積。
在命令行輸入h，按空格，彈出填充對話框，設置圖案為“SOLID”，樣例顏色為紅色，其它設置為默認。然后點擊“拾取點”按鈕，在兩個圖形中分別拾取一點，按空格，點擊確定，再點擊紅色填充圖案，然后Ctrl鍵+1打開特性對話框，在特性中點幾何圖形上可以看到兩個圖形的總面積，如下圖所示：
