CAD利用直線繪制長方體軸測圖
根據軸測投影的性質，若兩直線在空間相互平行，則它們的軸測投影仍相互平行，所以凡和坐標軸平行的直線，它的軸測圖也一定和軸測軸平行。由于3 個軸測軸與水平方向所成的角度分別為30°、90°和150°，所以立體上凡與坐標軸平行的棱線，在立體的軸測圖中也分別與軸測軸平行。在繪圖時，可分別把這些直線畫成與水平方向成30°、90°和1500°的角。對于一般位置的直線(即與3 個坐標軸均不平行的直線)，則 可以通過平行線來確定該直線兩個端點的軸測投影，然后再連接這兩個端點的軸測圖，組成一般位置直線的軸測圖。

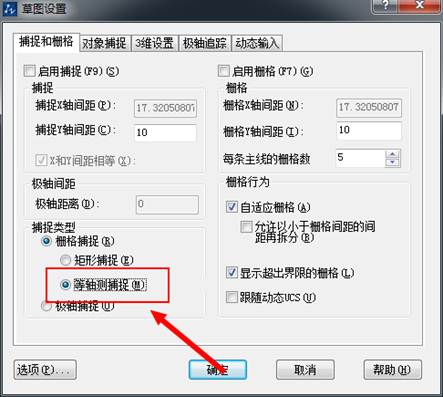

1.CAD采用前面所講的方法設置好等軸測環境，按【F8】鍵打開正交捕捉。

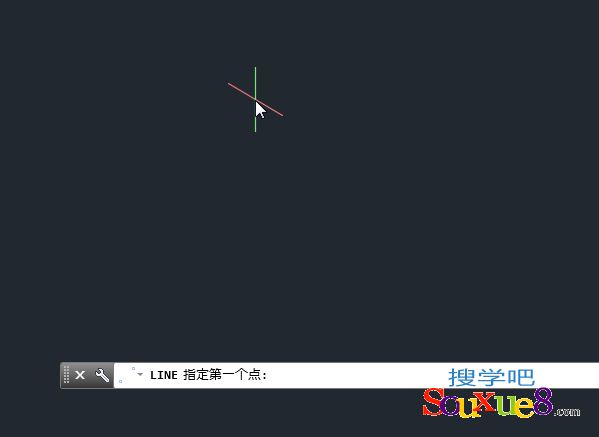

2.按功能鍵【F5】切換到右視平面，首先繪制長方體的右視平面，在命令行輸入【L】直線命令，在繪圖窗口中單擊鼠標捕捉一點，如圖所示。

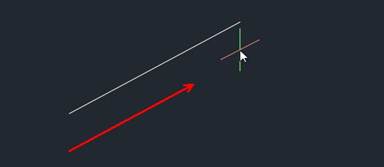

3.先將光標移動至30°方向，然后輸入100并按空格鍵。

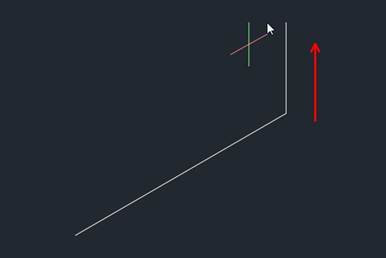

4.將光標移至90°方向，然后輸入50并按空格鍵。
5.將光標移至210°方向，然后輸入100并按空格鍵。

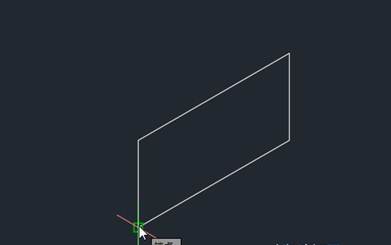

6.在命令提示下選擇“閉合”，繪制長方體的右視平面如圖所示。

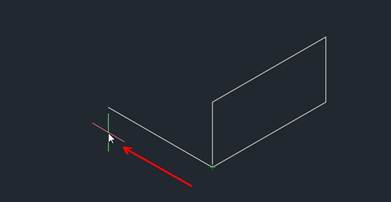

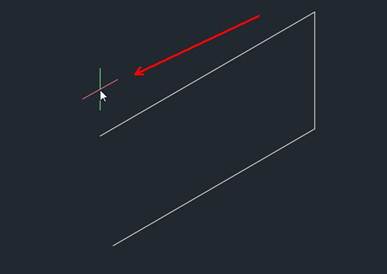

7.下面繪制長方體的左視平面。按功能鍵【F5】切換到左視平面；在命令行輸入【L】直線命令，在繪圖窗口中單擊鼠標捕捉一點，如圖所示。
8.將光標移至150°方向，然后輸入100并按空格鍵。
9.將光標移至90°方向，然后輸入50并按空格鍵。

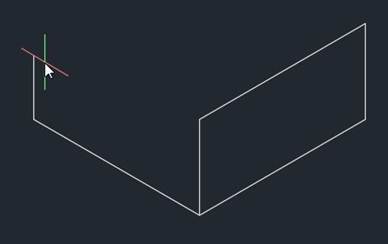

10.最后在繪圖區域捕捉如圖所示的端點單擊鼠標，按空格鍵完成繪制長方體的左視平面。

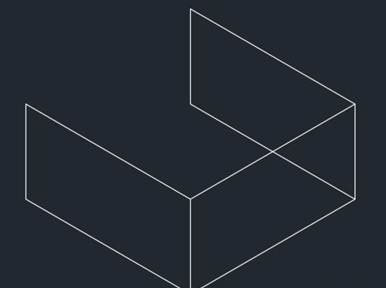

11.復制一份左視平面到目標位置，繪制效果如圖所示。

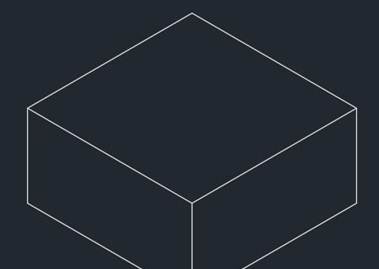

12.繪制出俯視平面上的直線，然后刪除被遮擋住的直線，最終效果如圖所示。
