CAD中繪制兩扇推拉窗戶平面簡圖
兩扇推拉的窗戶是怎么制作的呢？下面看看以下的CAD繪制過程。

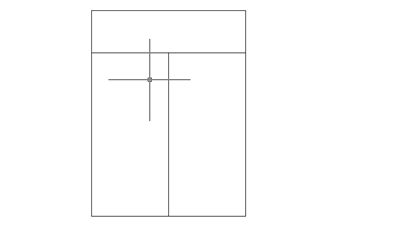

1、在CAD中繪制你需要的窗戶，如果你的圖上需要幾種類型的窗戶，那么就都繪制出來。

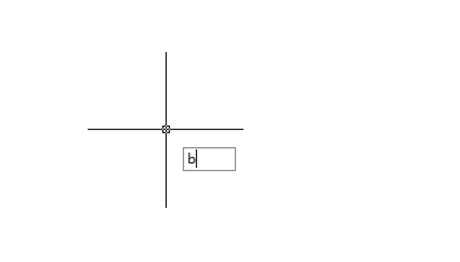

2、命令行輸入b快捷命令，我們寫入一些塊。

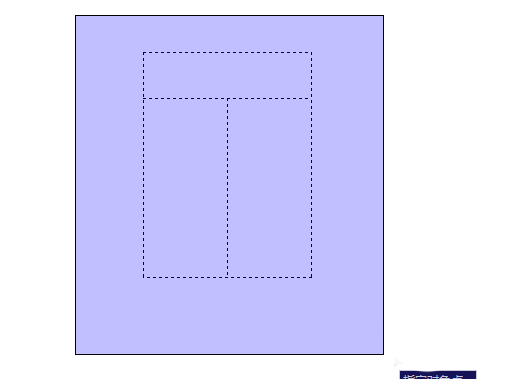

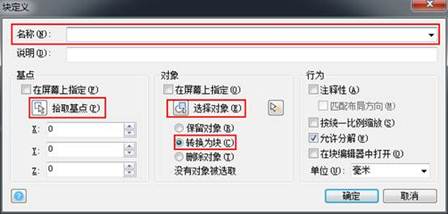

3、彈出寫入塊的窗口，在名稱上表明清楚是那種窗戶，點擊基點在屏幕上指定，然后選取圖形在屏幕上框選后右鍵單擊回到塊單擊確定。

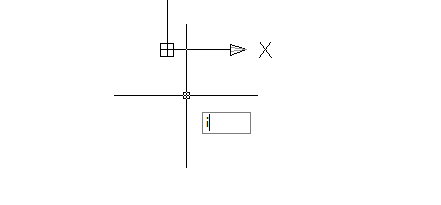

4、在你需要的立面圖中插入你定義的塊，在命令行輸入i快捷命令。單擊回車。

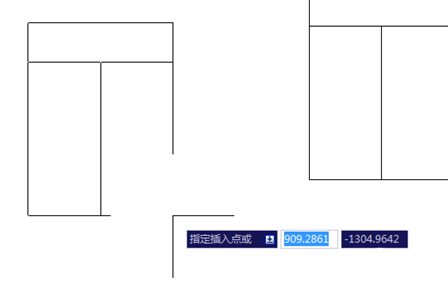

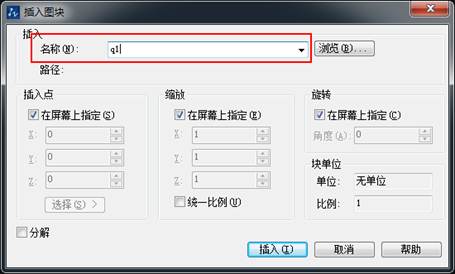

5、插入塊窗口，點擊瀏覽你寫入的塊，插入點選為在屏幕上指定，如果你需要塊旋轉在旋轉角度輸入角度。點擊確定。
6、你定義的塊就出現了，你只需要在你的立面圖上出入他們就行了。
