CAD怎么分解圖形？如果圖形是一個塊，一個整體，那么想要編輯各個線條，可以使用分解命令。cad中繪制的矩形想要分解，該怎么使用分解命令呢？以下是CAD分解命令的使用教程。
1、打開CAD，新建一個空白文件，在工具欄中找到【分解】命令圖標，你也可以使用快捷鍵x，或者執行【修改】-【分解】，這三種方式都可以激活分解命令。

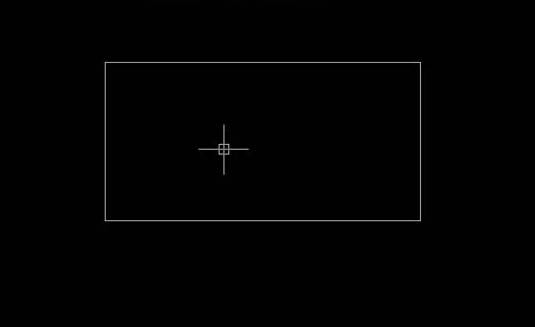

2、畫一個矩形。輸入“REC”，激活矩形命令，指定第一個角點，左鍵點擊，指定另一個角點，左鍵單擊

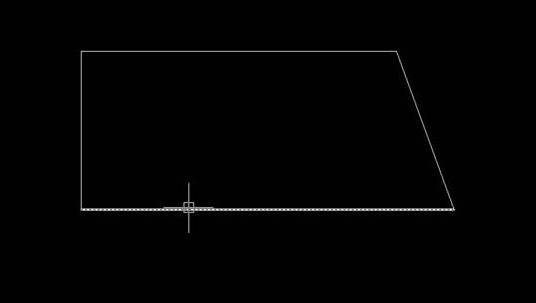

3、左鍵點擊矩形，然后拖動夾點，可以看到整個矩形的變化。

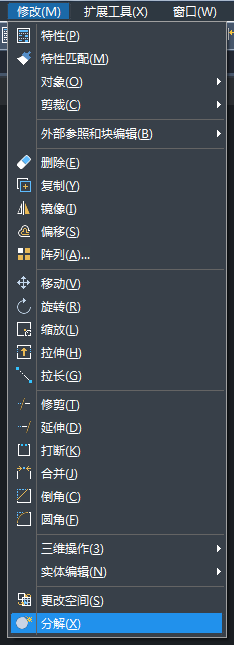

4、執行【修改】-【分解】命令，也可以使用其他方法激活分解命令。
5、激活分解命令之后，選擇需要分解的對象，左鍵單擊之前拉變形的矩形，分解對象選擇完畢，回車，分解完畢。

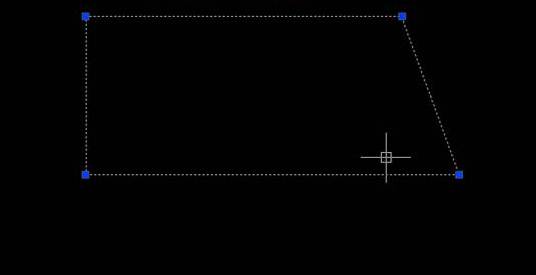

6、選中分解后的矩形，拉動夾點，這就明顯可以看出分解前后的區別了。
以上就是cad分解命令的使用方法，這樣矩形就分解完成了，大家可以著手嘗試一下哦。
