CAD怎么旋轉長方形
在CAD繪圖中，繪制好一個圖形后，我們想旋轉，換一個角度得到一個新圖形。那CAD如何旋轉圖形呢？這里我們繪制一個簡單的長方形，我們來看看CAD中如何快速地旋轉圖形，下面是CAD旋轉長方形的詳細教程。

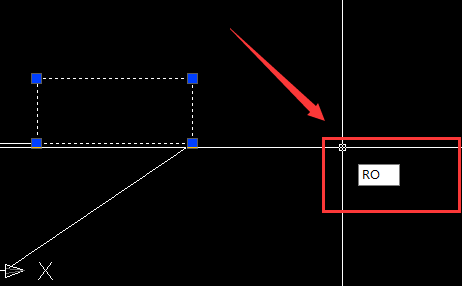

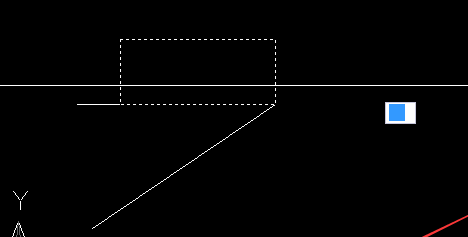

1、首先選中矩形，快捷鍵ro，空格鍵，如圖所示

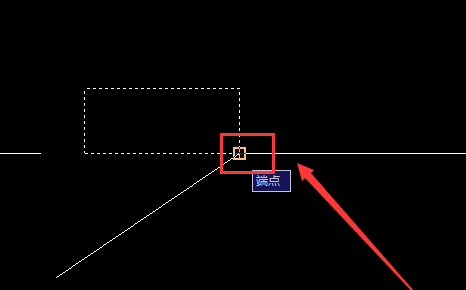

2、然后選中一個基點，如圖所示，命令版上會出現命令，我們選擇R，空格，如圖所示
3、命令版出現的是指定參照角，如圖所示

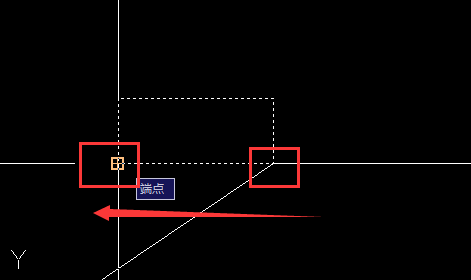

4、我們選擇矩形的最下面的兩個點，先選擇右邊的點，然后左邊的點，如圖所示

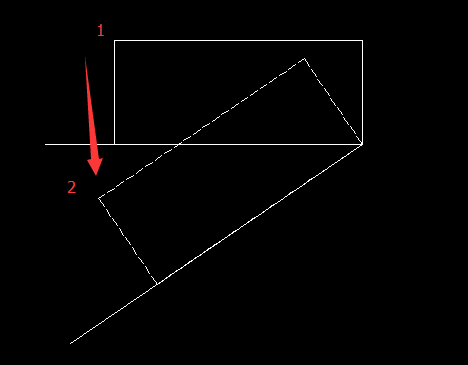

5、然后會出現指定新角度，點擊新角度的另一邊，就可以了，旋轉成功，如圖所示
以上就是CAD旋轉長方形的教程，很簡單，大家可以著手嘗試畫一下。
