CAD 怎么使用極軸陣列

CAD怎么使用極軸陣列?這里給大家介紹CAD中極軸陣列的使用方法,下面是詳細的教程.

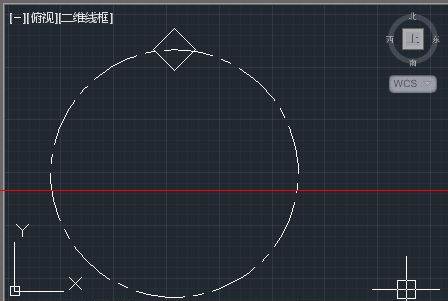

1、選擇要陣列的圖元，為了便于觀察，這里畫一個點劃線的圓作為參考。而實際要環形陣列的對象為上象限點處的正方形。

2、在命令欄里輸入指令A(yù)R，按回車確定，選擇對象為上一步驟中的那個正方形。確定后，在“輸入矩陣類型”的三個選項中，選擇[極軸(PO)]。

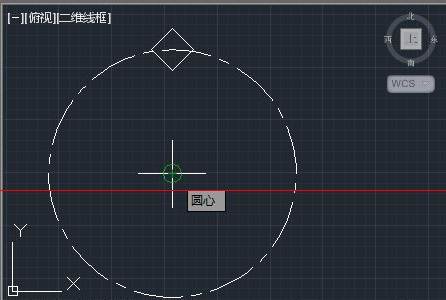

3、選擇中心點。這里我選擇輔助圓的圓心，左鍵單擊。

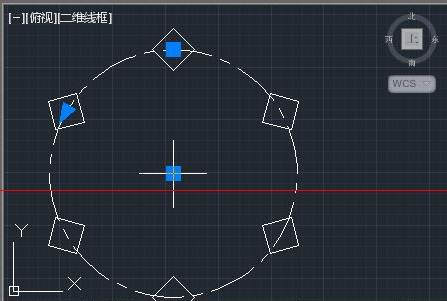

4、上一步中心點選定后，繪圖區域顯示了在輔助圓周上，均勻地分布著6個正方形。命令欄出現了“選擇夾點以編輯陣列或 [關聯(AS)/基點(B)/項目(I)/項目間角度(A)/填充角度(F)/行(ROW)/層(L)/旋轉項目(ROT)/退出(X)]”的指令。

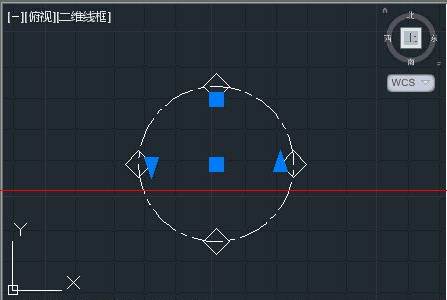

5、[關聯(AS)]不必說，指關聯陣列，任何一個單元之間都是關聯著的，修改其中的任何一個單元，其他的也跟著變化。[基點(B)]的原則是任意的，但為了實際生產需要，選取的原則應該是為了作圖方便。

6、[項目(I)]則表示對象陣列后的數目。默認為6，這個根據作圖的需要進行輸入。

7、[項目間角度(A)]則表示相鄰兩個單元之間與中心點之間的夾角。而[填充角度(F)]則表示極軸陣列的夾角范圍，默認填充角度為360°。

8、[行(ROW)]則表示向外輻射的圈數。行間距則表示圈與圈之間的徑向距離。而標量增高表示相鄰圈之間在Z軸方向的垂直距離。[層(L)]選項表示在Z軸方向的層數，包括層數與層間距兩個參數。

9、[旋轉項目(ROT)]則表示對象在旋轉過程中是否跟隨著旋轉。默認為"是(Y)"，即對象跟著旋轉。如果不想讓對象跟著旋轉則選“否(N)”。

注意事項：

1、填充角度默認逆時針方向?yàn)檎?，順時針方向表示負值。

2、如果要對已經陣列的對象進行修改，只需左鍵雙擊對象就可以進行參數設置與修改了。也可以輸入指令A(yù)rrayedit,進行相應的修改。
