CAD文字格式刷失效怎么解決

CAD文字格式刷失效怎么解決？格式刷在很多軟件里都有，例如WORD\EXCEL，CAD中也有格式刷，功能名稱叫特性匹配。但CAD中對象的類型比較多樣，每種對象的特性各不相同，因此并不是所有特性都能進行匹配。CAD想要統一文字格式，但是格式刷失效了，我們?cè)撛趺唇鉀Q呢？下面先來分析格式刷失效的原因，再來提出解決的辦法。

一、分析文字無法匹配的原因

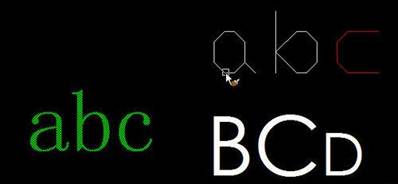

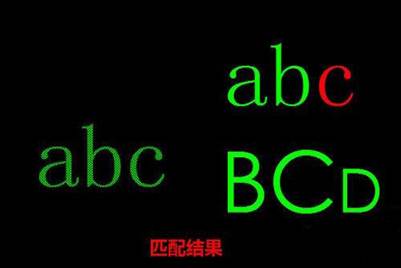

1、從圖中我們看到，我們用左邊的字體做為源對象，想將右邊的文字修改成跟左邊文字一樣的字體、顏色、字高，但結果沒有匹配成功。

2、我們首先輸入U(xiǎn)，回車，返回特性匹配前的狀態。

3、選中文字對象，打開特性面板(CTRL+1)，在特性面板中觀察文字的類型、文字樣式、顏色、字高等屬性。

4、可以肯定的是，出現這種問題的應該是多行文字。我們可以看到這個文字的文字樣式是test，顏色是BYLAYER，字高是2.5。但顯然文字中不是每個字母都使用了這些設置，有的改了顏色、有的改了字高，有的改了字體。當然這張例圖中，因?yàn)橥粋€(gè)文字中采用了多種設置，我們一眼就能看出來這些字母的設置被改了。

5、怎么樣可以快速知道文字屬性是否被修改了呢？其實從特性面板的“內容”欄是可以看出來的，但為了更清楚地看到多行文字內部文字的特性是否被修改，我們輸入LI，選擇有問題的多行文字，在文本窗口中觀察這些文字的特性。查詢LI（LIST）其實跟特性面板效果差不多，但觀察有些特性更方便。從文字內容知道文字沒有正常匹配的原因了，單獨設置了顏色的，顏色就無法匹配，單獨設置了字體的，字體就無法匹配，高度也是一樣。所以多行文字要想用格式刷時正常的匹配特性，最好不要在多行文字編輯器中去修改這些字體和顏色，要改高度的時候必須在輸入文字之前修改或全選所有字符修改。

二、解決文字無法匹配的辦法

現在文字已經變成這樣了，我們也不能重新去寫，有什么辦法可以解決無法匹配的問題呢？方法有兩種，主要看文字的修改量和是否要保留多行文字的段落等設置。

方法一：將多行文字分解成單行文字。

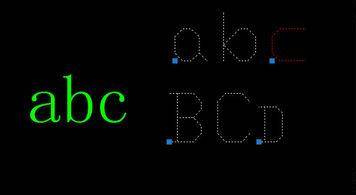

1、這種方法的好處是可以一次性處理多個文字對象，只需將這些文字都選中后，輸入X，回車，將這些文字炸開成單行文字。單行文字每個字符不能有獨立的特性，就不會存在上述問題了，但多行文字的每一行都會變成一個單行文字對象，單獨設置過特性的文字也會被分解成獨立的對象。例如上面的樣例被分解后就會變?yōu)樗膫€(gè)單行文字，如下圖所示。

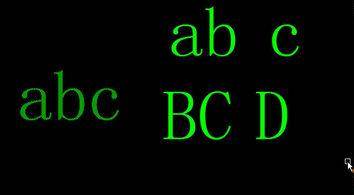

2、我們可以看到除字體都恢復成文字樣式的字體外，顏色和高度都保留了，但此時我們?cè)儆酶袷剿⑵ヅ?，目?biāo)對象框選右側的文字，字體、顏色、字高都可以很好的匹配了。但就上圖中的樣例，由于同一行內修改過顏色和字高，分解時一行被斷開成兩段文字，不同字體的寬度不一樣，匹配后可能會出現間隙或文字重疊的現象，如下圖所示。實際圖紙中這種狀況應該不多。

方法二：刪除格式。

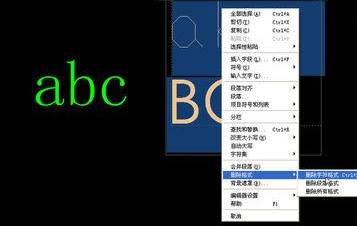

1、這種方式不改變多行文字的結構，但只能一個個修改，如果出問題文字不多肯定建議使用這種方式。雙擊多行文字，進入多行文字編輯器，按CTRL+A，選中所有字符，在文字上右鍵，在右鍵菜單中選擇：刪除格式 >刪除字符格式，如下圖所示。

2、刪除格式里有三個選項，可以選擇只刪除字母或段落格式，也可以全部刪除。刪除字符格式后，原來對字體、顏色、字高的修改都被刪掉了，多行文字才會恢復了它應用的樣子，如下圖所示。

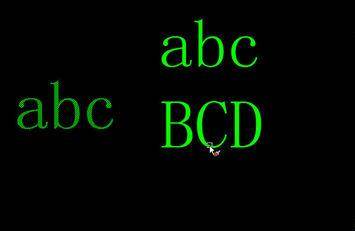

3、再次用格式刷匹配，這一次字體、顏色和字高都跟源對象完全一致了。

小結：

圖形在進行特性匹配（格式刷）時，可以匹配的是兩者的公共屬性，對于多行文字，如果內部單獨修改過文字的字體、顏色、字高等特性，這些特性將保留，而不能用格式刷進行修改。因此建議大家最好遵循CAD的規則，在使用多行文字時，要提前設置好當前文字樣式及字體，寫文字前設置字高，顏色最好也選擇多行文字直接在工具面板中修改，總之，如果想用格式刷來匹配特性的話，就不要在多行文字內單獨修改屬性。
