CAD使用修訂云線命令繪圖的方法

CAD修訂云線命令怎么繪圖？云線（REVCLOUD）在檢查或用紅線圈閱圖形時，可以使用修訂云線功能亮顯標記以提高工作效率。 REVCLOUD 用于創建由連續圓弧組成的多段線以構成云線形對象。 今天我們來介紹一下修訂云線命令的使用方法，很多時候我們都會用到這個命令繪圖，使用方法也簡單，下面一起來看看詳細的操作方法。

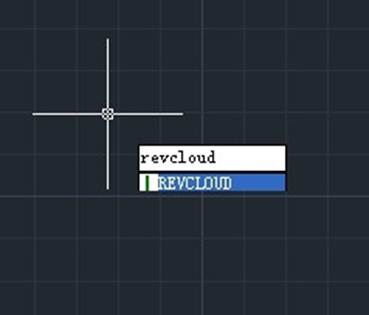

1、可以點擊修訂云線命令，也可以點擊繪圖，下拉有個修訂云線，或者可以輸入快捷鍵REVCLOUD回車執行命令。

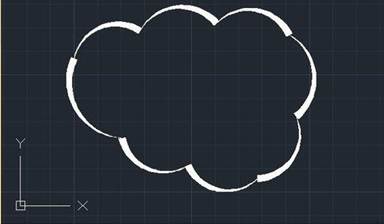

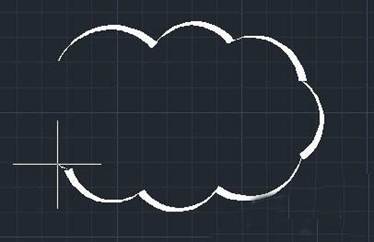

2、點擊云線命令后，鼠標可以在繪圖區點擊一點，移動鼠標，最后鼠標回到起點云線繪制完畢。

3、點擊云線命令后，輸入欄出現：指定起點或 [弧長(A)/對象(O)/樣式(S)] <對象>:

弧長：點擊云線命令后，輸入A回車，輸入最小弧長值回車，輸入最大弧長值回車，注意，最大弧長值不能超過三倍的最小弧長值。然后點擊繪圖區一點移動鼠標回到起點得到云線。

4、對象：點擊云線命令后，輸入O回車，點擊圖上的一條弧線，然后弧線會變成云線，這時不輸入默認不反向，輸入Y回車得到的是反向的云線。

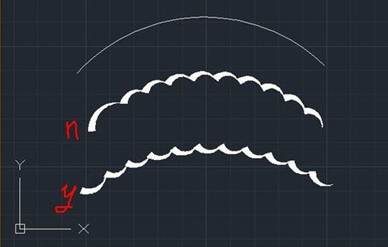

5、樣式：點擊云線命令后，輸入S回車，會出現：選擇圓弧樣式 [普通(N)/手繪(C)]。輸入N回車，畫出的云線是普通的單線形式，輸入C回車，就是手繪狀，如下面的截圖

我們會經常使用修訂云線命令來繪圖，方法也很簡單，希望大家喜歡。
