CAD圖形怎么按任意指定角度旋轉
CAD圖形怎么按任意指定角度旋轉？CAD制圖時常常需要對圖塊進行旋轉，但是旋轉的角度又不一定是整數，任意比例縮放也可用進行任意角度旋轉，但是最常用的還是下面要分享的這種方法。下面我們來看看cad中將對象進行任意角度旋轉的方法。

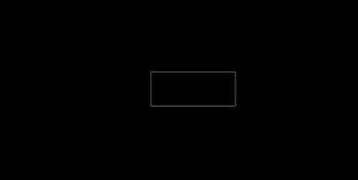

1、打開CAD，繪制需要旋轉的圖形。

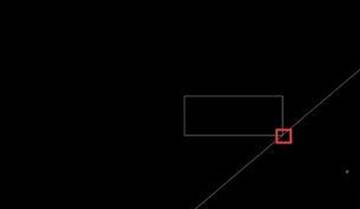

2、指定旋轉后的角度。將需要旋轉的圖形移動到斜線上，使一個角點與其相交。

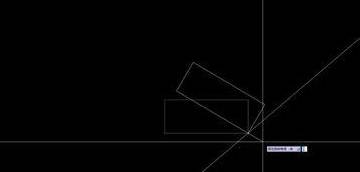

3、輸入“RO”命令進行旋轉。

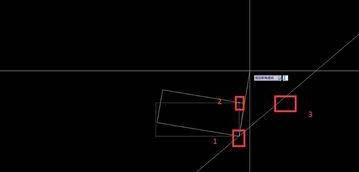

4、點擊相交的角點后，輸入"R"命令，按圖示依次點擊三個點。第三點可以點在直線的任意位置上。

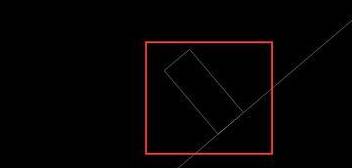

5、旋轉后的圖形如下。
以上就是CAD旋轉任意指定角度的方法，希望大家喜歡。
