CAD如何實現批量展點
CAD如何批量展點？CAD中是沒有直接批量展點的，不過通過一些方法是可以實現批量展坐標點的。利用CAD的復制功能，指定插入點為要展的坐標點，從而實現批量展點。下面是詳細的操作過程。

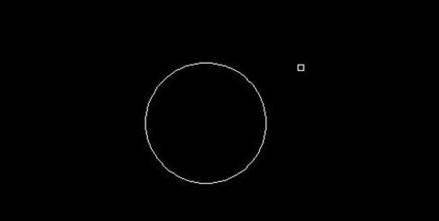

1、打開CAD軟件，畫一個指定半徑的圓，輸入命令“c”，隨意指定一個圓的中心點。

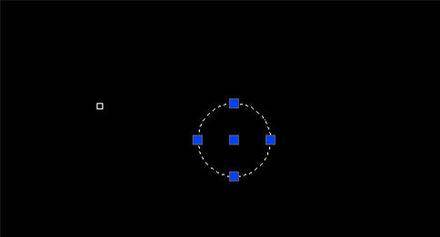

2、選中該圓。
3、單擊圓心，出現一個菜單，點擊鍵盤上方向鍵盤的下拉箭頭。
4、出現一個下拉菜單，選擇復制。
5、可以看到命令窗口有“指定拉伸點”字樣，等下直接復制坐標進來就行了。
6、打開事先準備好的點坐標，ctrl+A全選，復制。把光標置于命令窗口，按Ctrl+V，把復制好的坐標輸入進來。
7、自動完成坐標復制。
8、輸入命令“zoom”，調節視野范圍。
9、輸入命令“a”，表示顯示所有圖紙。
10、會出現兩個白點。一個是初始的圓，另一個是展的點。選擇其中一個進行放大，找到展的點，放大至適宜大小。
11、展點成果展示：本次工展點220余點，部分結果如下圖。
以上就是CAD實現批量展坐標點方法介紹，希望大家喜歡！
