CAD提高標注美觀性的設置方法

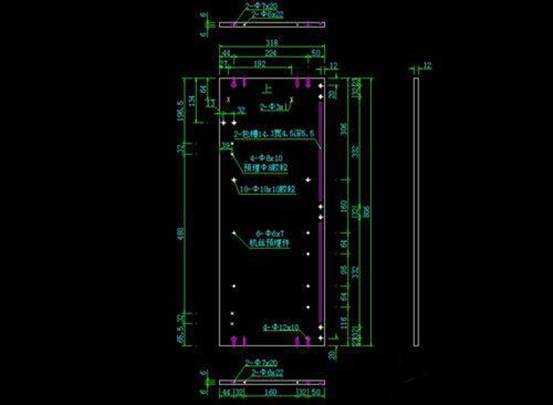

CAD標注很簡單，如果想讓圖紙看起來更美觀，普通的標注不能滿足要求，這時候需要對CAD標注樣式做一些設置，該如何操作呢？下面小編給大家介紹CAD標注的設置方法，一起來學習。
一、設置“標注樣式”

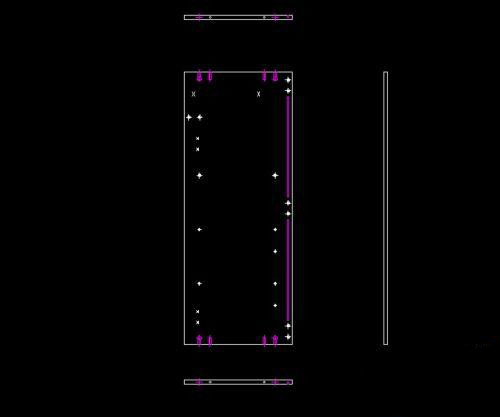

1、打開需要標注的圖紙。
2、按鍵盤快捷鍵“D”,調出標注樣式管理器對話框；也可以在菜單欄“格式”—-“標注樣式”打開。這里我們可以選擇“修改”一個已經存在的標注樣式，當然也可以選擇“新建”一個全新的。

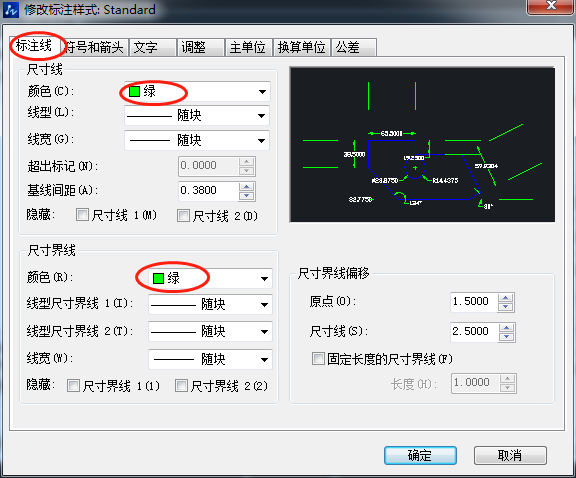

3、進入“線”設置：“尺寸線”指數字下的橫線（箭頭和尺寸線是同樣的顏色）；“延伸線”指2根長豎線。參數參照下圖進行修改。

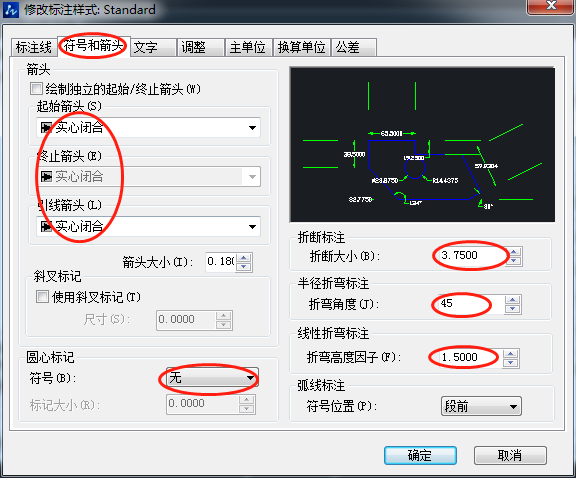

4、進入“符號和箭頭”設置：先修改箭頭的樣子，然后修改箭頭的大?。粓A心按習慣，都可以選，影響不大。其他的參下圖進行設置

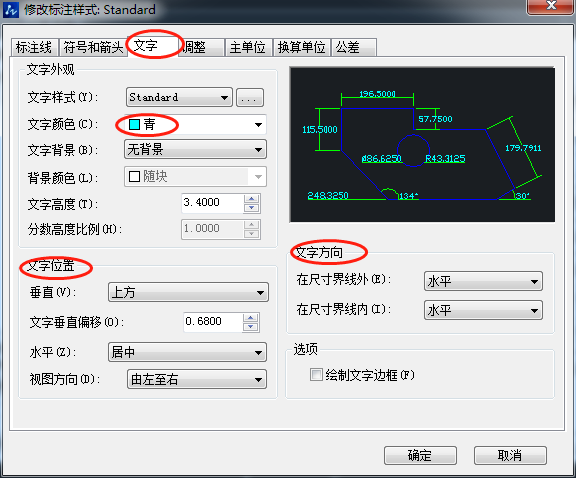

5、進入“文字”設置：首先選文字樣式，主要就是選字體，點“...”進入，選宋體或其他的字體；然后修改文字大小3.4；然后修改文字位置和文字對齊方式。

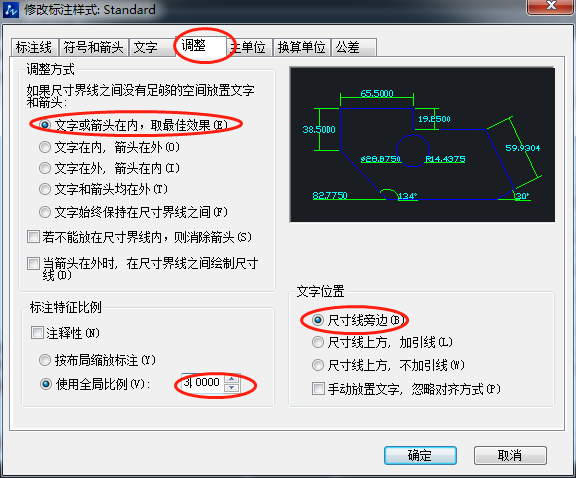

6、進入“調整”設置：參下圖進行設置。

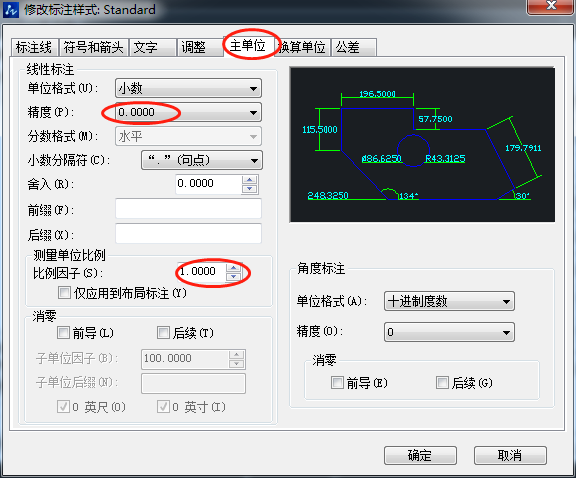

7、進入“主單位”設置：這里有2個精度，一個是線性尺寸，一個是角度尺寸。對于精度較高的制圖，一般要選擇精確到小數點后兩位。參下圖設置。
8、點擊確定，回到標注樣式管理器對話框，將修改好的標注樣式“置為當前”，這樣下次標注就默認使用這個標注樣式了。
二、開始標注
1、完成標注樣式修改后，就可以開始對圖紙進行標注了。
“線性標注”快捷鍵“dli”
“直徑標注”快捷鍵“ddi”
“半徑標注”快捷鍵“dra”
“連續標注”快捷鍵“dco”
注意事項：標注的時候要根據實際來標注。
