CAD怎么快速修改標注比例
CAD怎么快速修改標注比例？CAD制圖時，我們常常要將繪制的圖形按比例放大或縮小，所以我們要學會修改縮放比例。但有時候用一張圖上在不同位置的縮放比例也不同，怎么才能快速地并且正確的修改自己想要的比例大小呢？今天小編給大家介紹CAD怎么快速修改標注比例的方法，可以提高我們的繪圖效率和正確率，下面是詳細的教程。

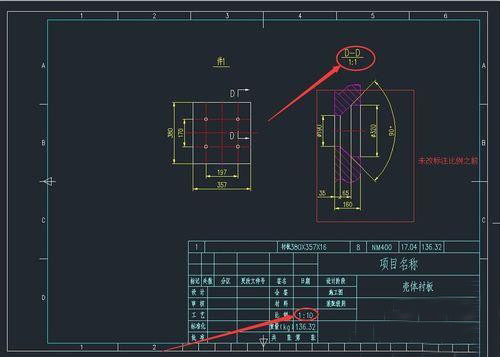

1、如下圖，標題欄中的比例是整張圖形的標注比例，可以看到是1:10。為了能把孔表達清楚，開孔斷面圖形在原比例基礎上放大了10倍，即斷面圖的比例是1:1

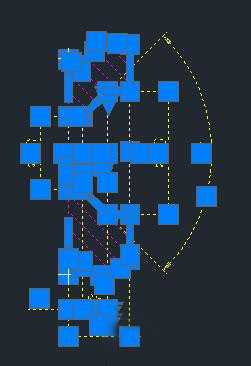

2、選中要修改的標注比例的圖形
3、單擊右鍵，點擊快速選擇，打開對話框，依次選擇“圖層”“尺寸線”，最后確認

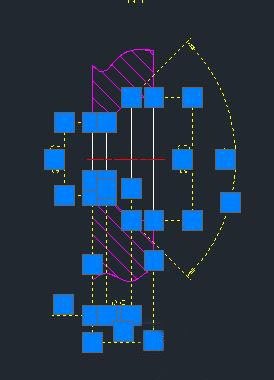

4、回到圖形，可以看到只有尺寸線被選中了
5、按住Ctrl+1,打開特性工具欄，找到標注線性比例，將值改為0.1

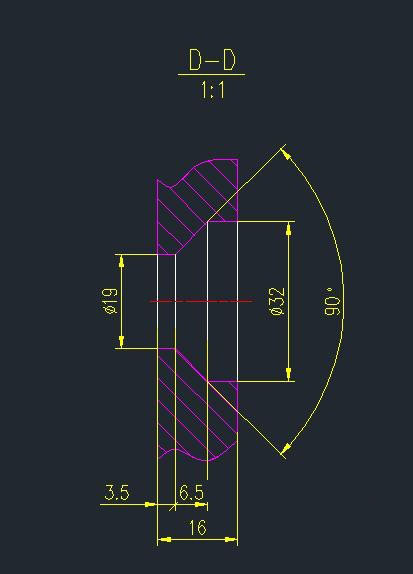

6、返回圖形，可以看到該圖形的標注尺寸已經改變，成為實際需要的尺寸
注意事項
作圖時一定要分圖層，方便后期更改，上述經驗已經把所有的標注放到了尺寸線層。以上就是CAD如何快速正確地修改標注比例方法介紹，希望大家喜歡。
