CAD怎么標注大于180的角度？ CAD圖紙中的角度大于180，該怎么標注呢？下面我們來看看CAD角度標注的技巧，很簡單，適合新手學習，下面一起來看看吧。

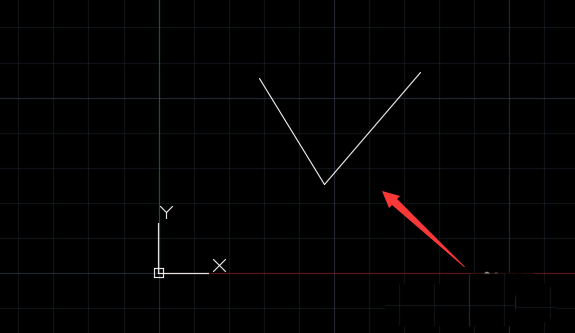

1、打開CAD軟件，有如下所示一角，外交為大于180度的鈍角。

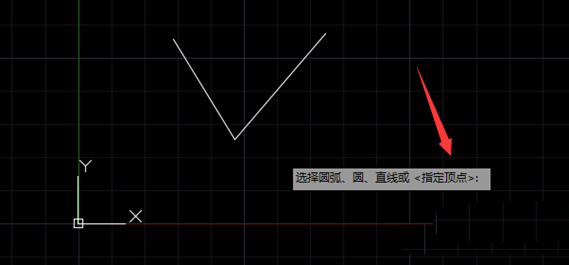

2、輸入角度標注命令“dan”，回車。可見默認命令為“指定頂點”，直接回車就行了。

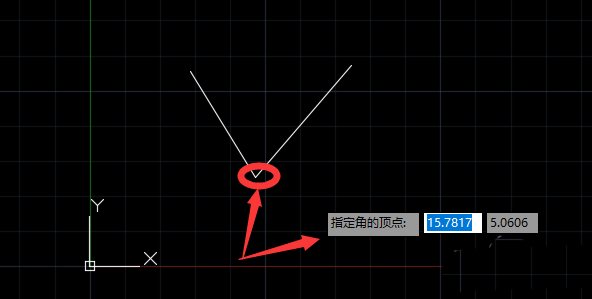

3、指定角點。

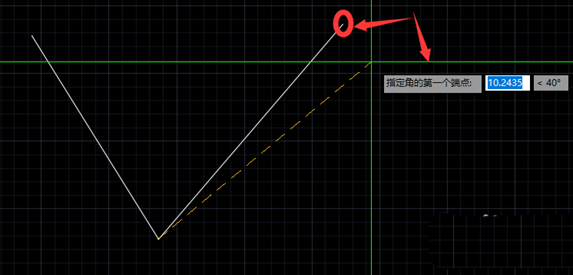

4、指定角的第一個端點。

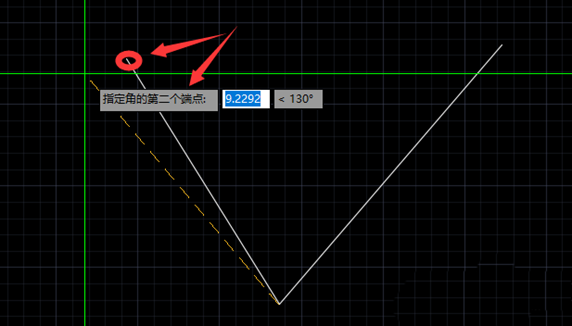

5、指定角的另一個端點。

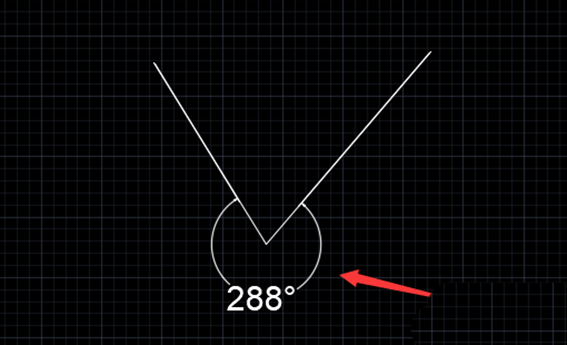

6、標注完成，如圖所示，角度標注為288°。
以上就是CAD標注大于180°角度的教程，希望大家喜歡。
