CAD三維設計中用旋轉命令畫圓臺
CAD的用途有很多，比如可以畫圓臺，如何用旋轉命令畫圓臺呢？接下來看看小編為大家提供的詳細方法。
1、打開中望CAD2019版，新建空白文件。

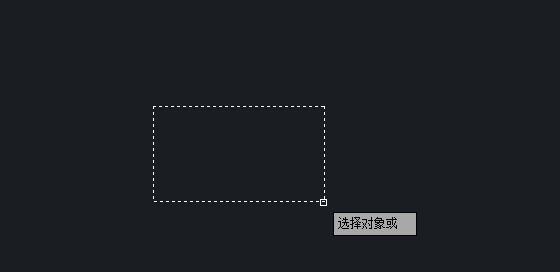

2、執行激活多段線命令。激活方法見下圖：

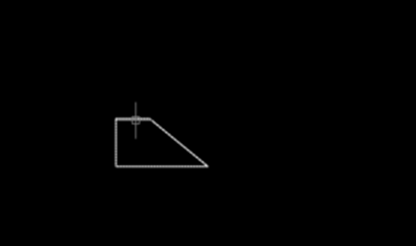

3、畫一個直角梯形，尺寸隨意。

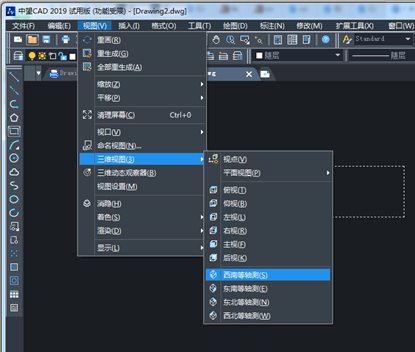

4、調整視圖。方法：執行【視圖】-【三維視圖】-【西南等軸測】

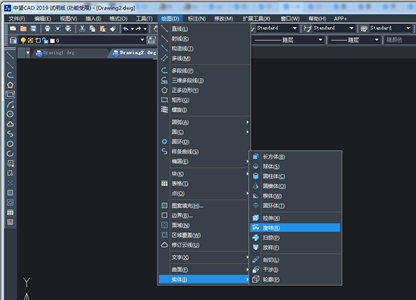

5、激活旋轉命令。方法：執行【繪圖】-【實體】-【旋轉】
6、旋轉要旋轉的對象
7、先后指定旋轉軸的起點和端點。其實就是以直角梯形的直角邊為旋轉軸。

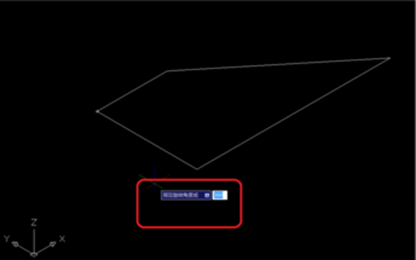

8、輸入旋轉角度360°回車。

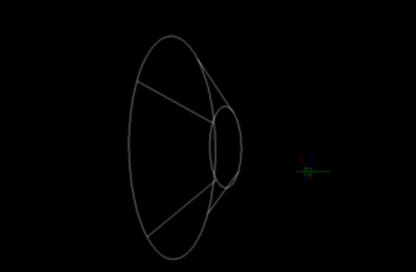

9、圓臺畫好了，在這種線框的情況下看還能看出圓臺的樣子。

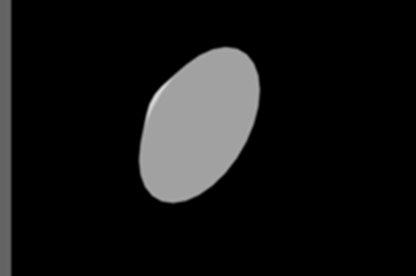

10、渲染的效果如下圖，只能看到圓臺的底面和一點點圓弧面。

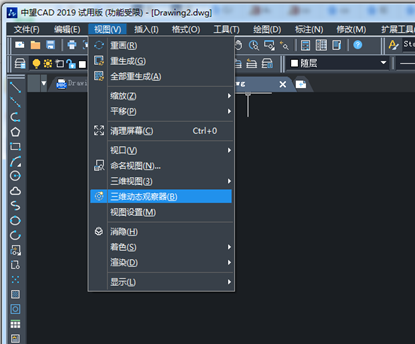

11、激活受約束的動態觀察

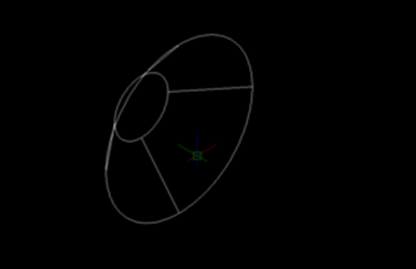

12、按住鼠標左鍵，移動鼠標，旋轉視圖到合適位置

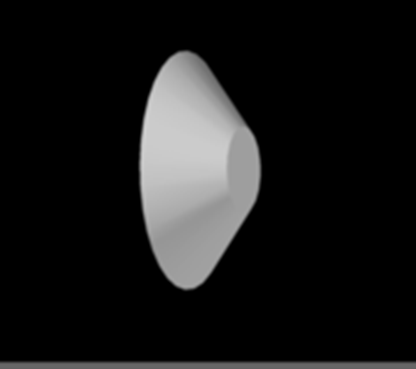

13、再看看渲染效果，這下好多了
