cad中鏡像的使用方法
cad中鏡像的使用方法
鏡像工具有時候能節約用戶大量的時間，其使用方法非常的簡單,在cad使用鏡像，需要找到一個對稱軸，小編現在介紹如下步驟：
方法/步驟

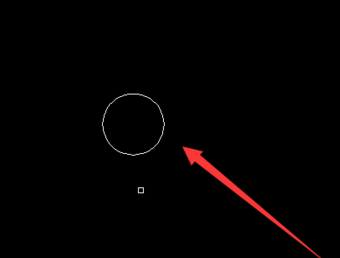

打開cad，繪制一個圓，現以這個圓為目標鏡像出另一個圓。

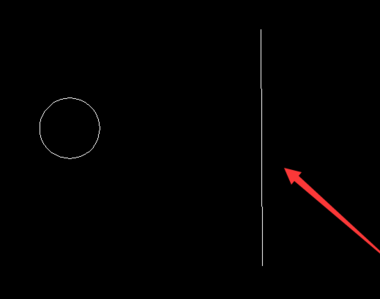

做鏡像之前，必須要找到一個對稱軸，因?yàn)槲覀円鶕?jù)這個對稱軸來鏡像，做一條直線為其對稱軸。

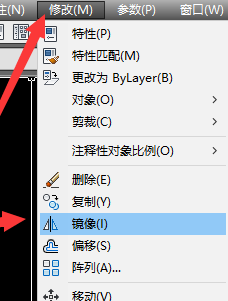

點擊修改——鏡像。熟練的用戶也可以直接輸入快捷命令“mi”。

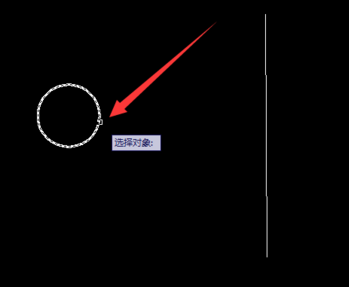

選擇鏡像的目標。

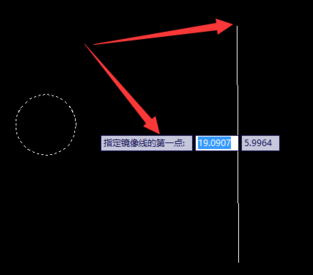

指定鏡像的第一個點，也就是對稱軸的第一個點。

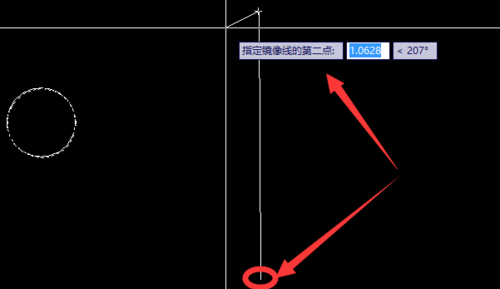

指定鏡像的第二個點，也就是對稱軸的第二個點。

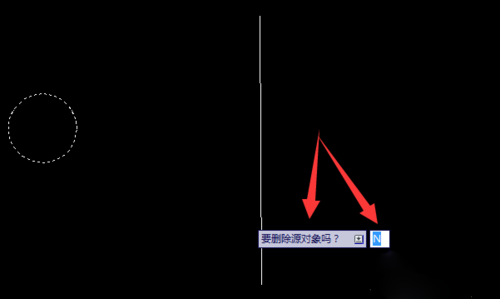

彈出提示要?jiǎng)h除源對象嗎？默認是否“n”，如果不刪除，回車即可；要?jiǎng)h除則輸入“y”，刪除。

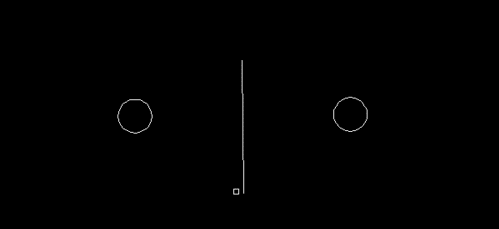

完成，最終的效果如下。
注意事項
一定要有對稱軸。
