CAD中45°彎頭的畫法
今天小編給大家介紹一下使用CAD制圖軟件畫45°彎頭的方法
方法/步驟
1.在繪圖區域畫一條長度為1000左右的線段，命名為AB。
2.以AB線段的端點為起點，再畫一條長度為222的線段，這條線段命名為AC。

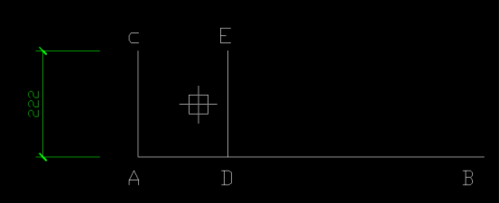

3.接著，將AC向右偏移188.5，得到一條線段，命名為DE。

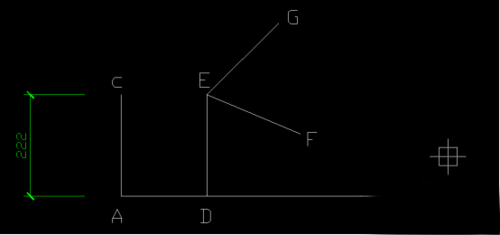

4.以E點為中心，通過旋轉和復制，先輸入RO+空格，再輸入C+空格，旋轉角度為67.5°，得到線段EF及EG。

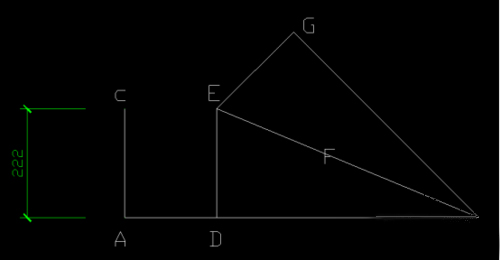

5.輸入F,按住shift鍵的同時點擊AB和EF，得到它們的圓心，同時，連接BG。

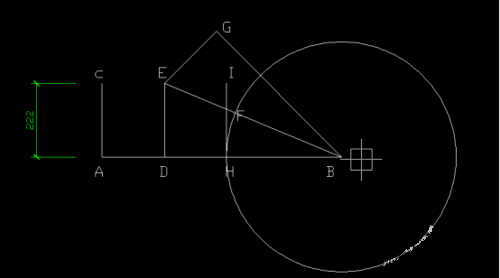

6.再以D點為中心，通過對AC線段鏡像，得到線段HI，以B為圓心，HB為半徑畫圓。效果如下：

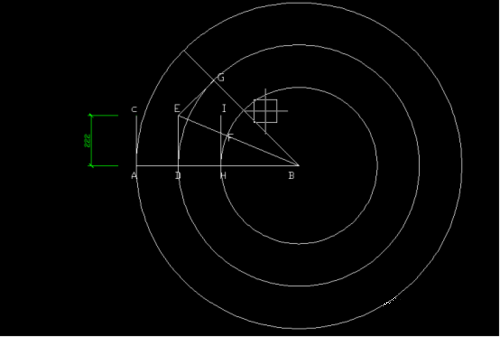

7.選中上一步畫好的圓，點擊夾點，輸入快捷鍵C，復制得到另外兩個圓，延長BG至最外圓。

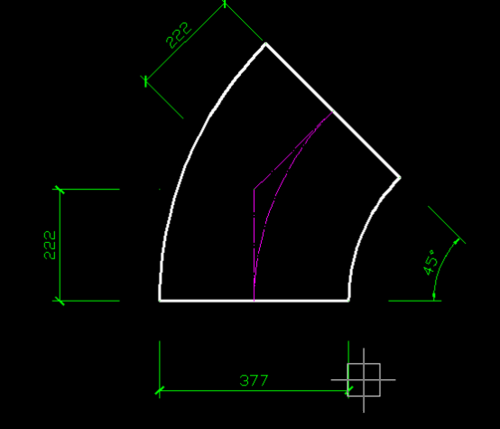

8.我們可以接著使用剪切、變換線型、標注，等多種方法得到想要的圖形。
