在CAD的使用過程中，使用多段線畫線發現線條十分的粗，那怎么做才可以畫出細線呢？
下面小編就來給大家講解一下如何把多段線PL換回細線
1、首先，大家打開中望CAD軟件

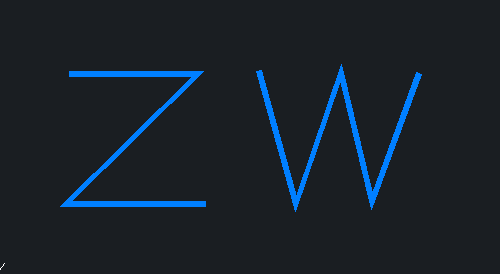

2、如下圖所示，畫出來的多段線很粗
3、在CAD軟件的命令行里輸入PL，按回車鍵確認

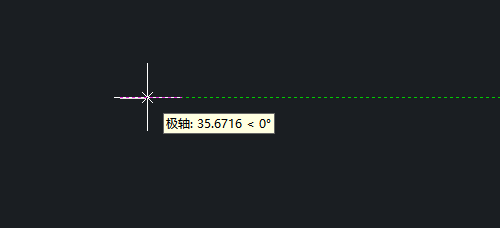

4、使用鼠標點擊界面任意的空白處，指定一個起點

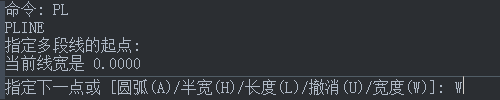

5、指定下一點，根據命令行出現的指示完成操作，這里我們選擇寬度，輸入W，按回車鍵進行確認
6、輸入指定起始寬度為0；輸入指定終止寬度為0；按回車鍵進行確認
7、使用鼠標點擊界面任意的空白處，指定下一個點

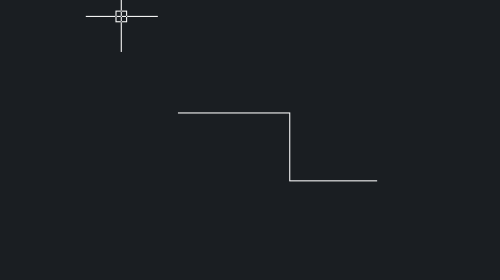

8、這樣，畫出來的線就是細線了
