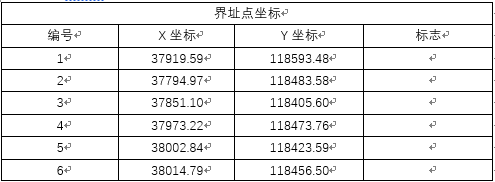

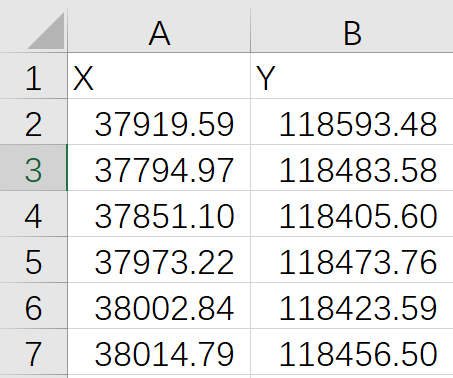

如下圖所示，已知有6個點坐標，那么在CAD中如何用多線段連接起來呢？
下面就來跟小編一起學習一下吧~
1、 首先，大家打開中望CAD軟件
2、 打開excel表格，將上圖點坐標的X,Y值輸入表格中

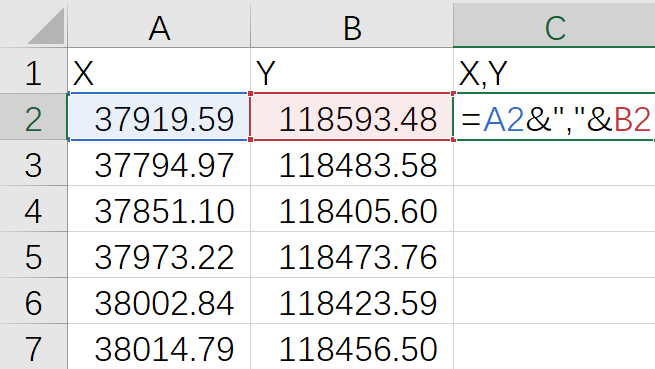

3、 在EXCEL表格中另一列輸入【=A2&”,“&B2】,其中A2和B2根據自己的單元格輸入即可，將X,Y的點坐標換成X.Y格式

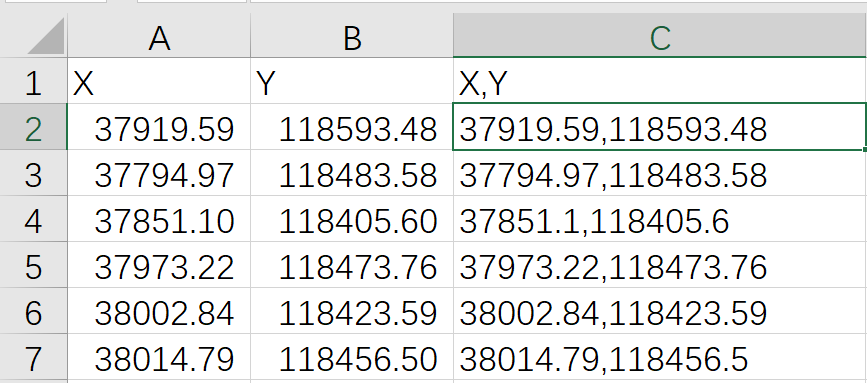

4、 剩下的坐標按同樣的方法輸入或者直接下拉按格式填充好

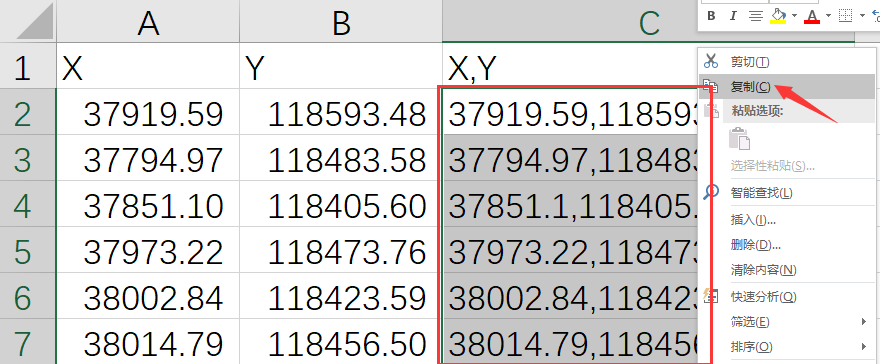

5、 復制X,Y格式的坐標

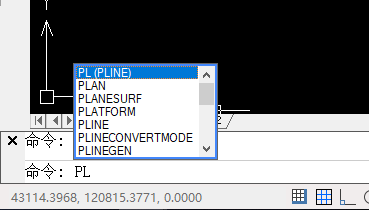

6、 在CAD軟件中的命令欄輸入PL，按下ENTER鍵

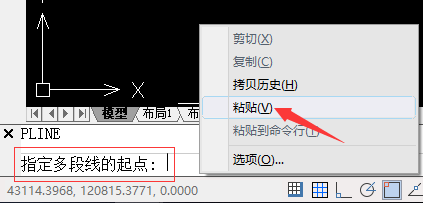

7、 此時命令欄出現【指定多線段的起點】命令，在此處點擊鼠標右鍵，選擇“粘貼“命令

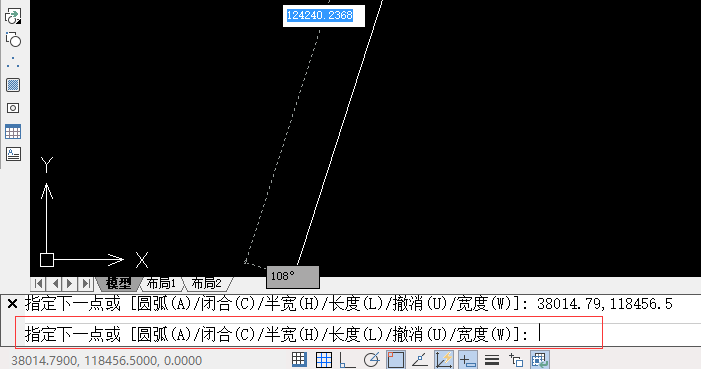

8、 然后在命令欄【指定下一點……】后面直接按Enter鍵就可以完成畫圖

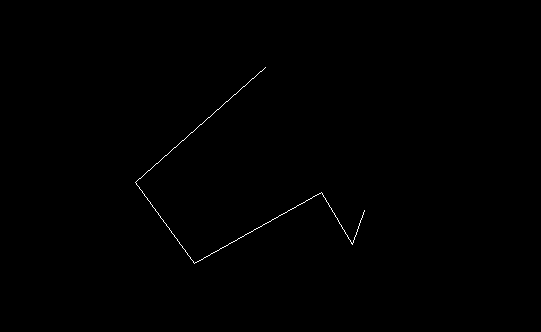

9、 最后畫出的線段如圖所示
